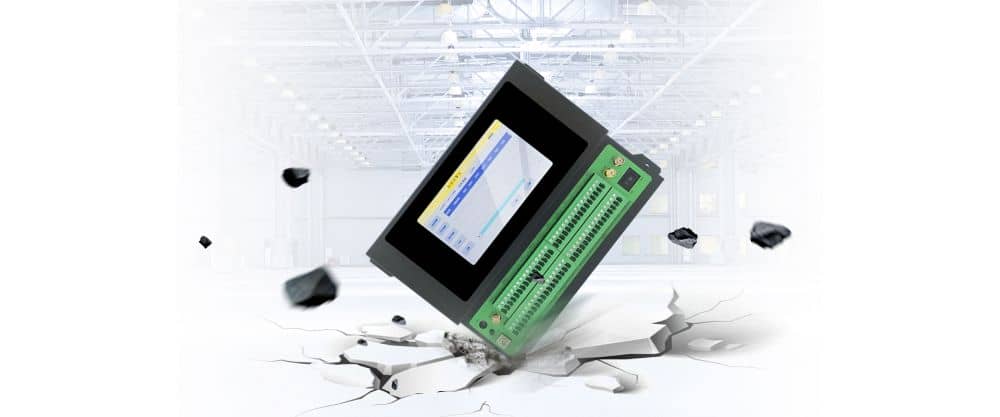

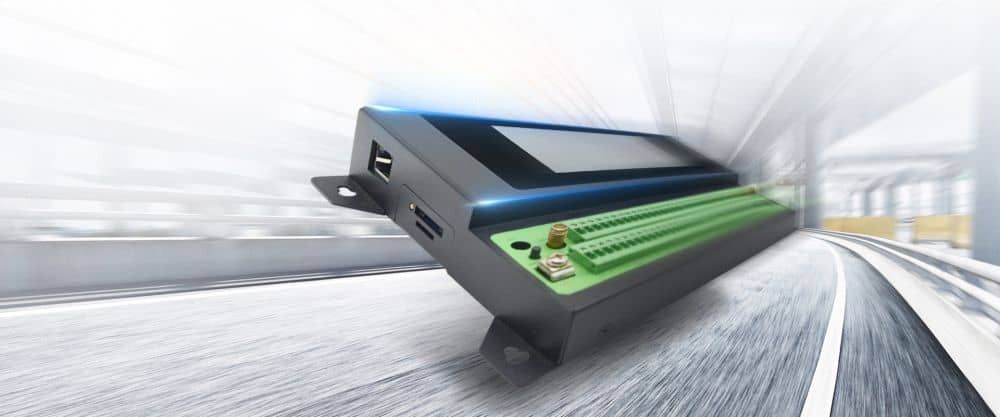

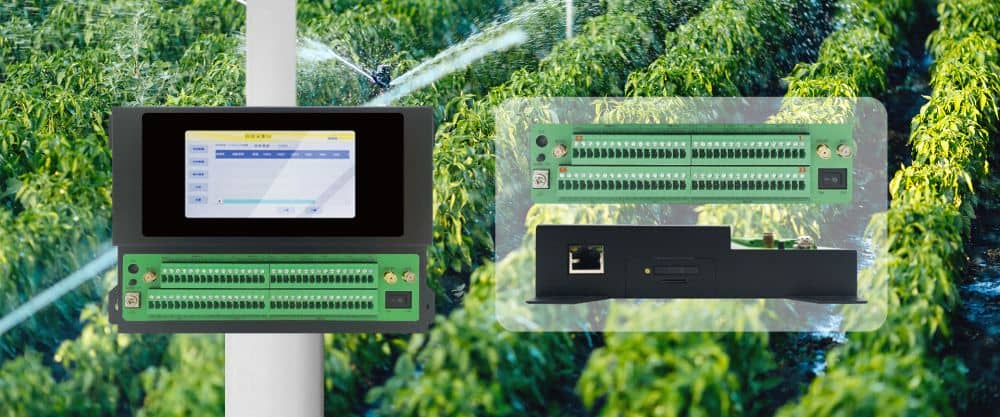

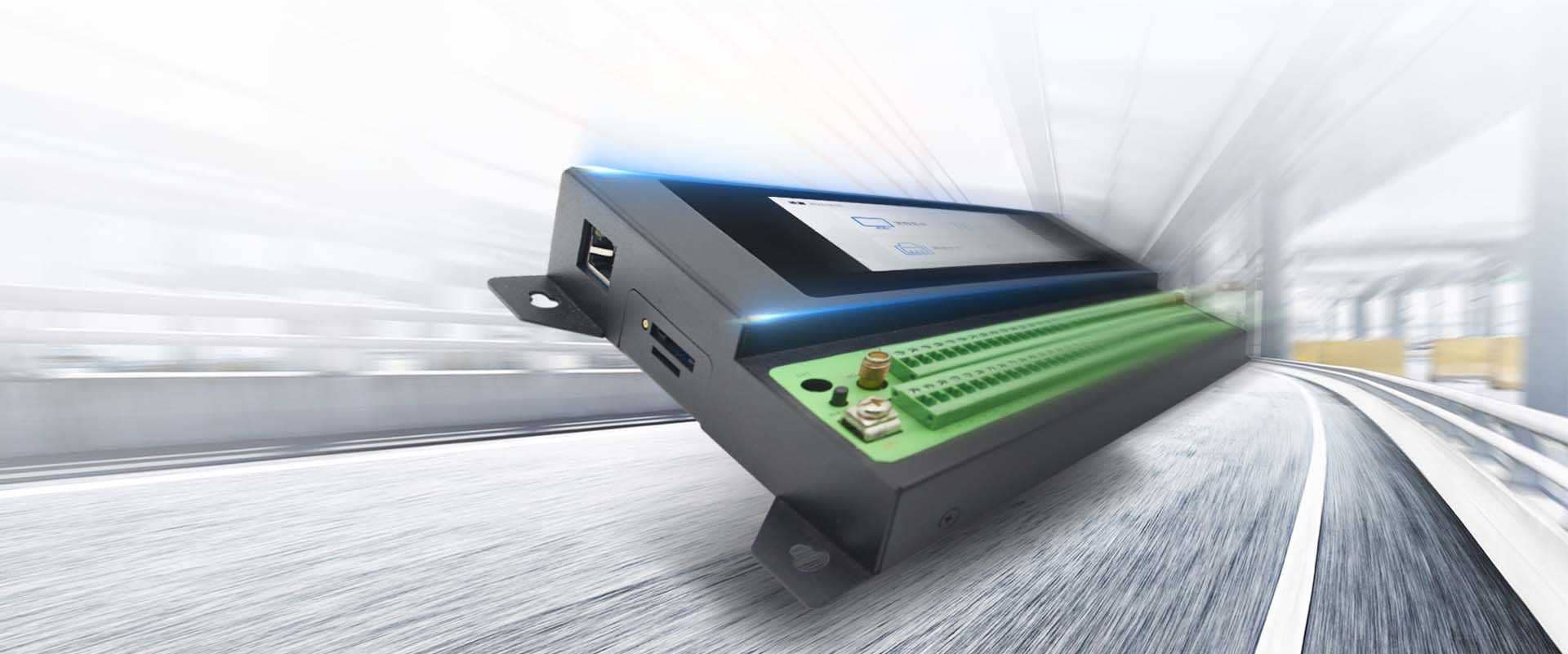

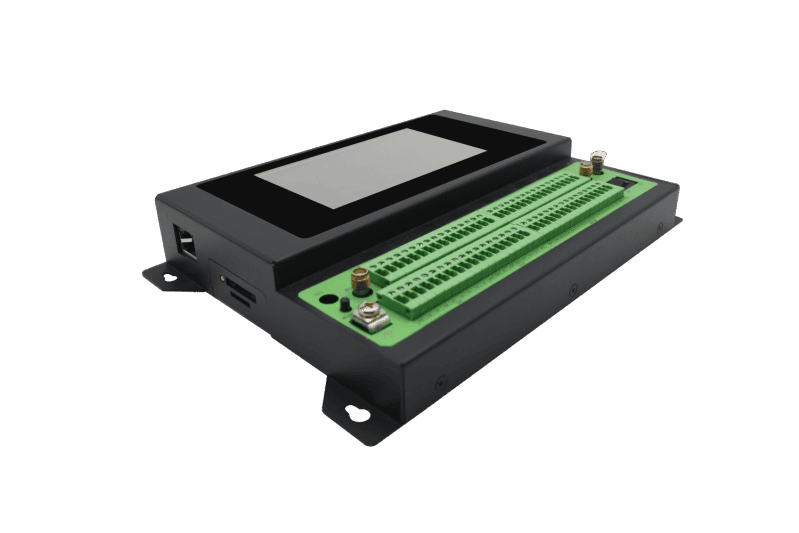

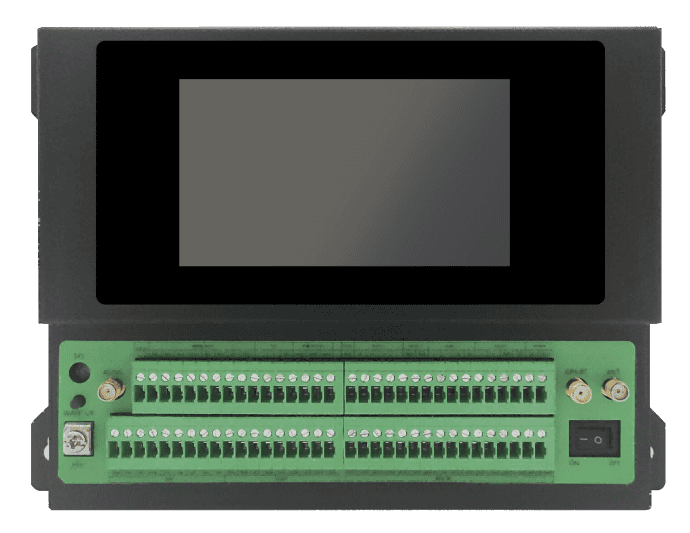

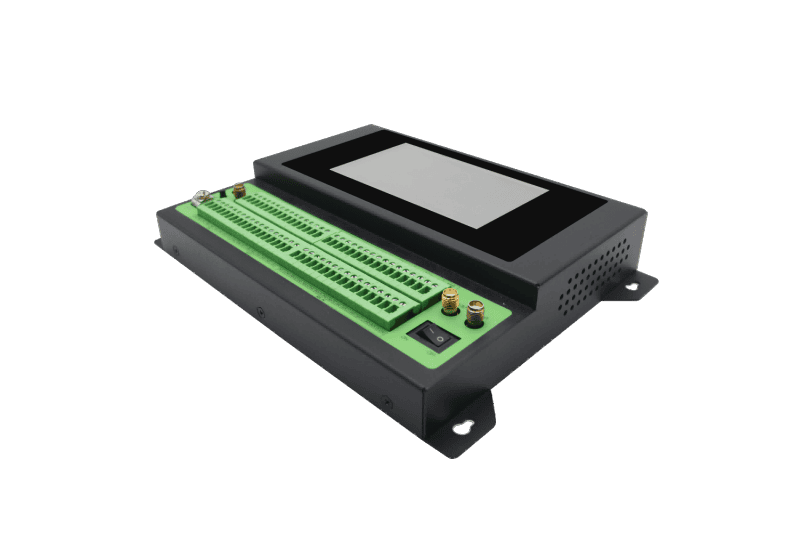

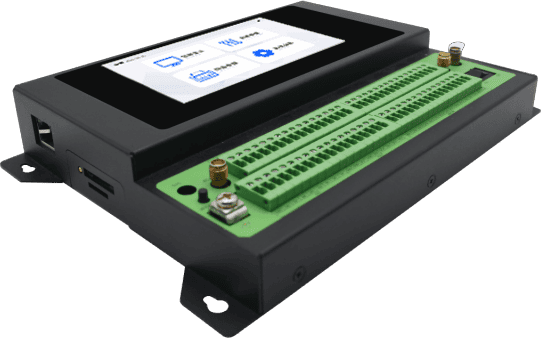

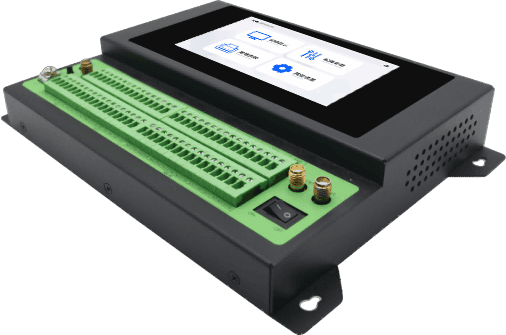

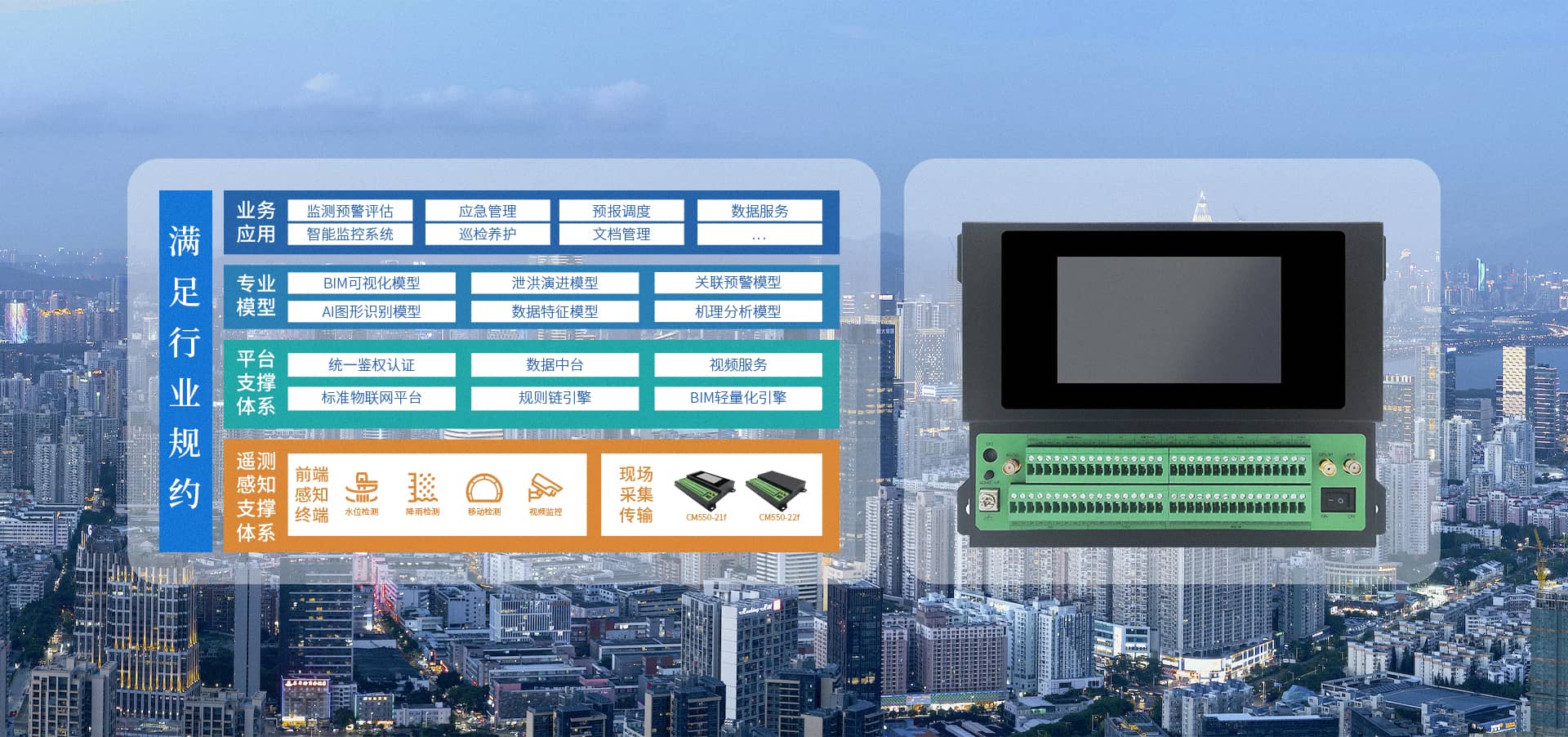

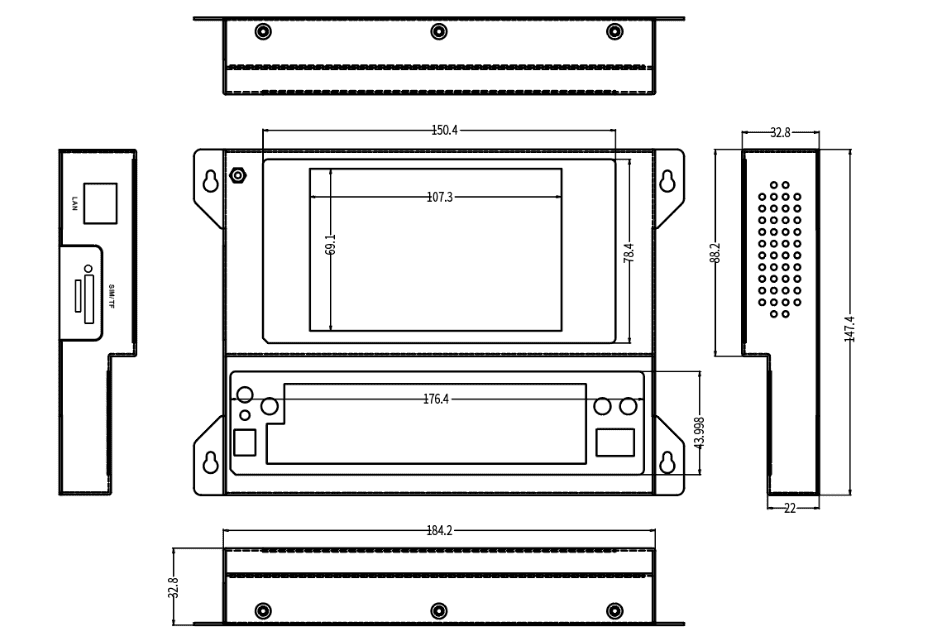

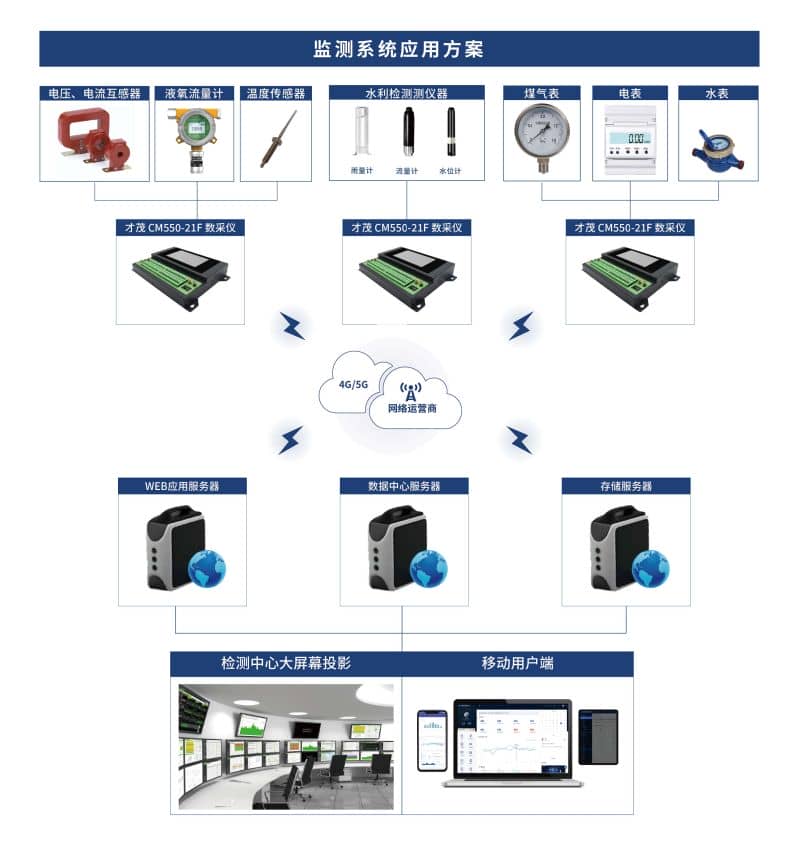

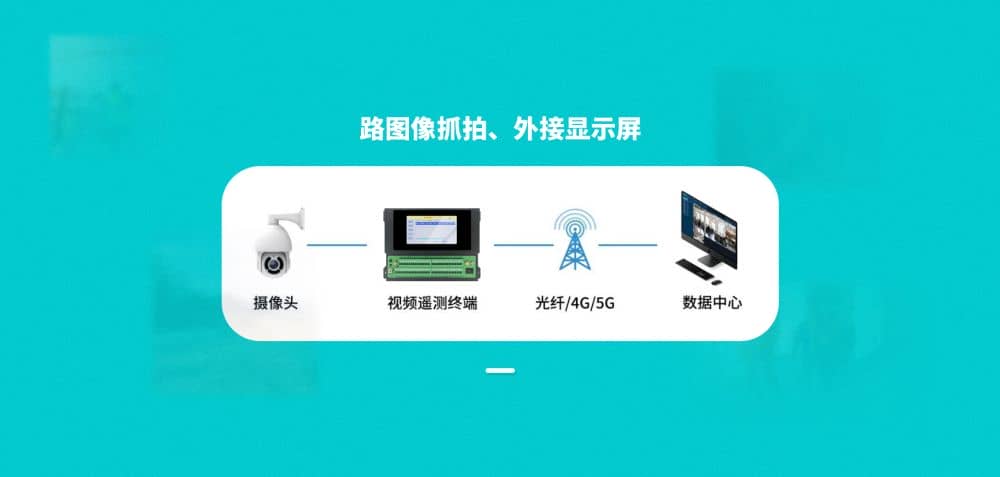

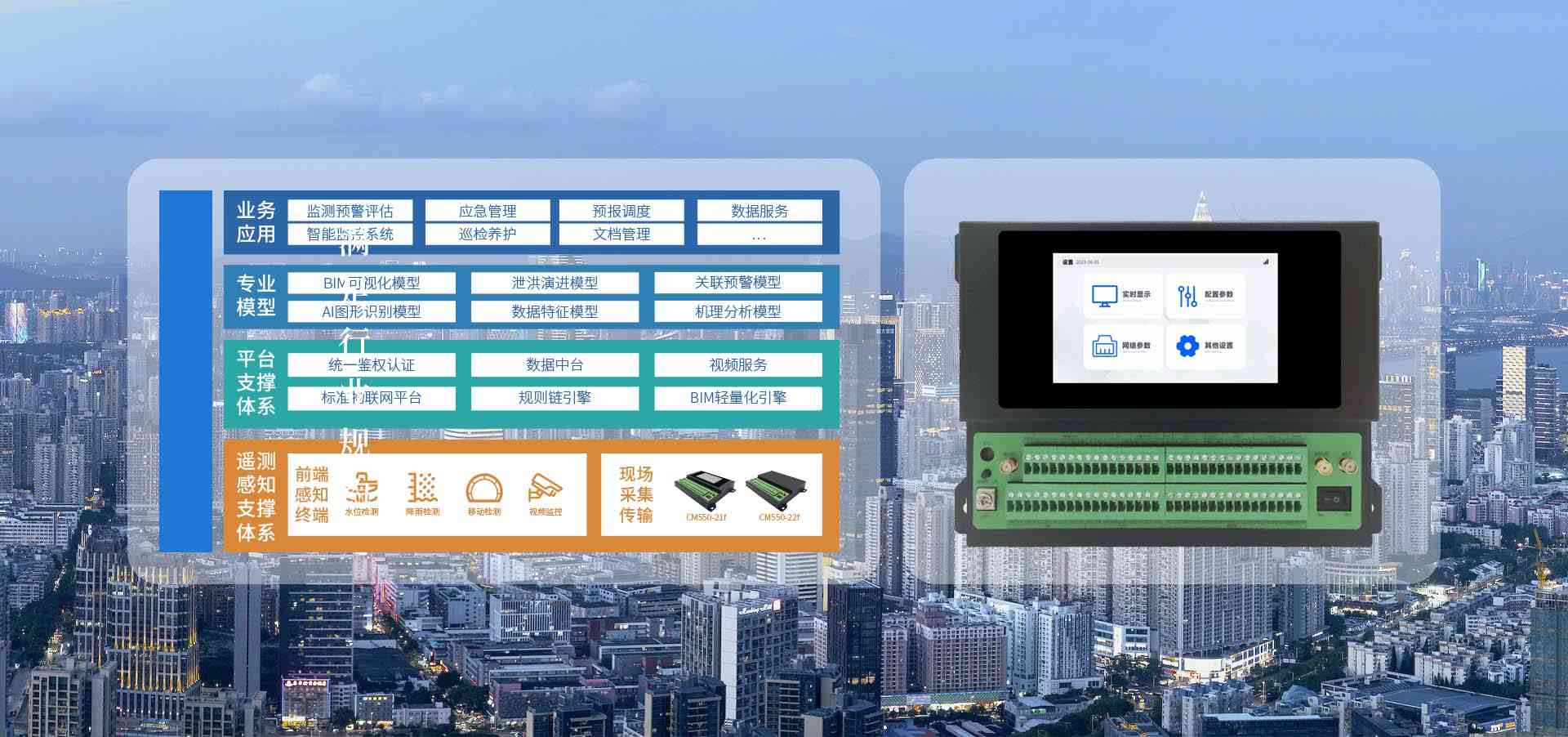

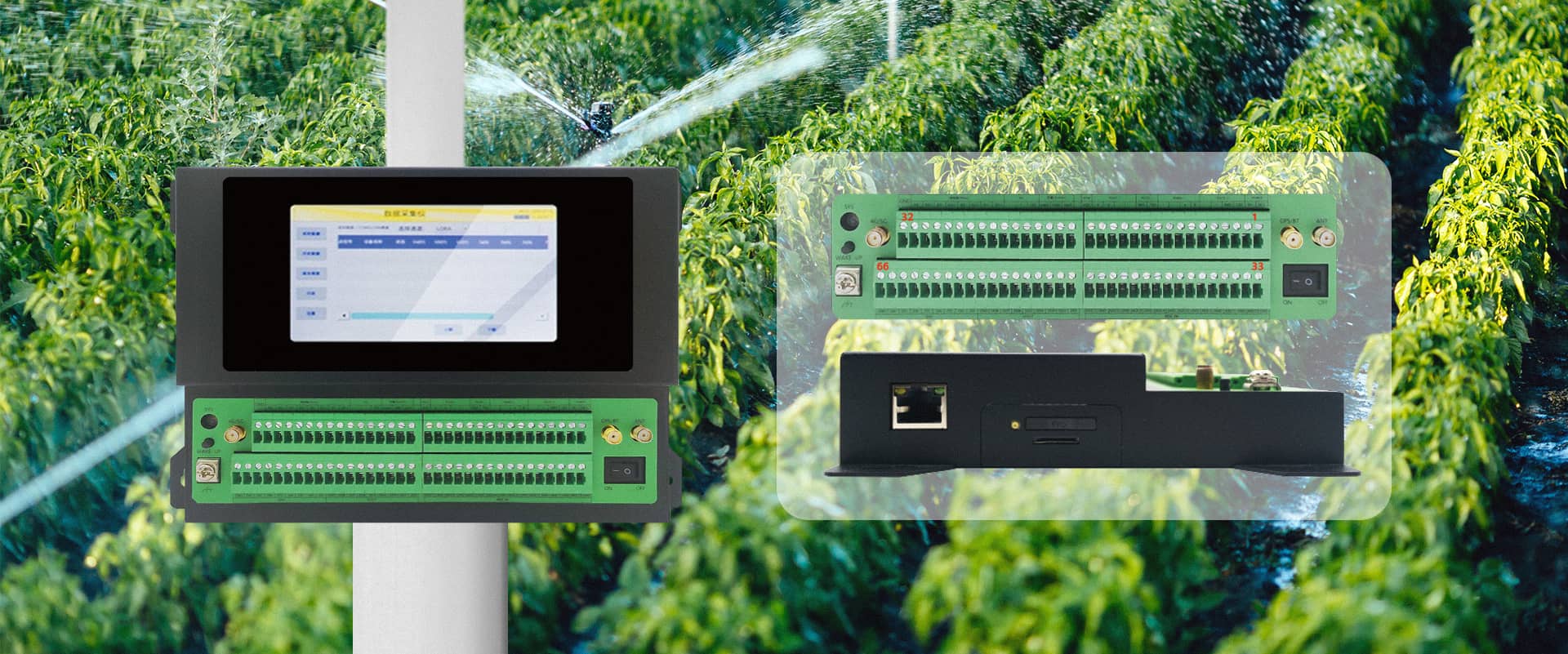

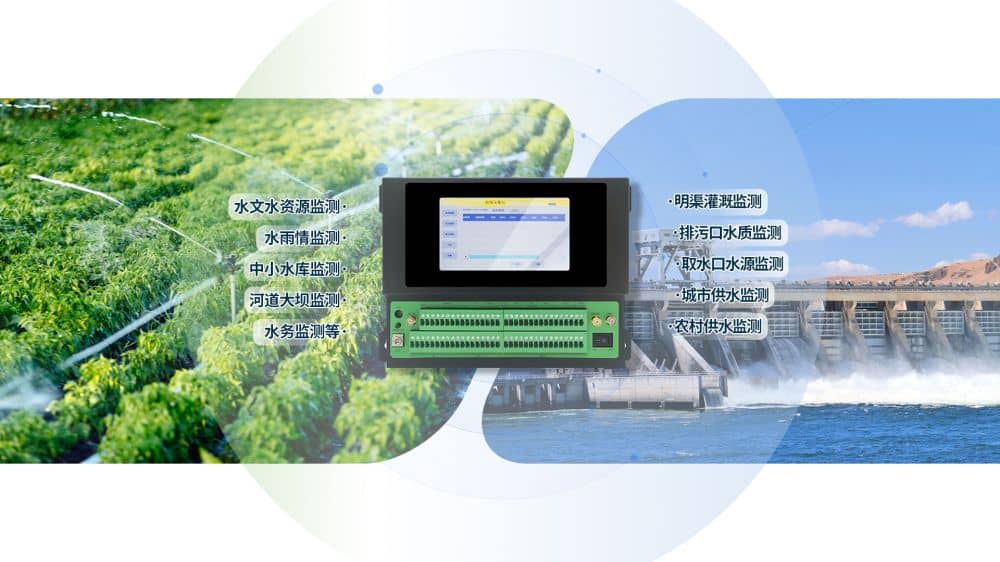

才茂CM550-21F无线远程测控终端

网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

可靠性

链路在线检测

发送心跳包检测，断线自动连接

内嵌看门狗

设备运行自检技术，设备运行故障自修复

开发平台

支持多种平台

（可选）

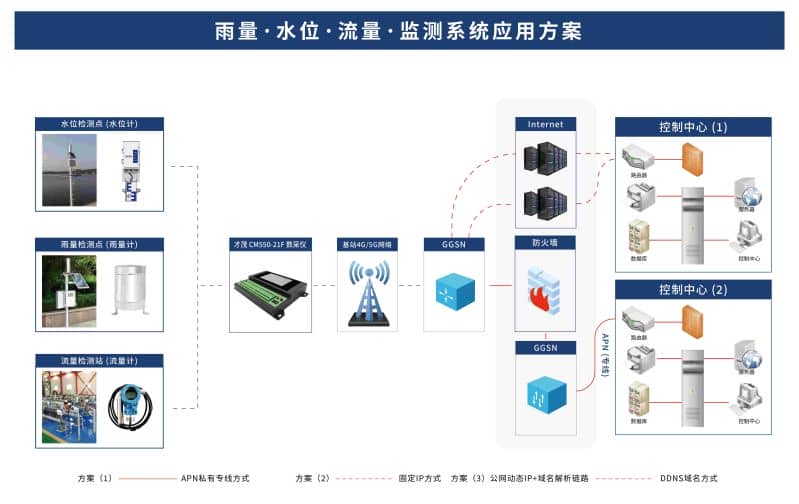

水文/水利监测管理平台

环保监测管理平台

阿里云等IOT云平台

集中管理，批量配置

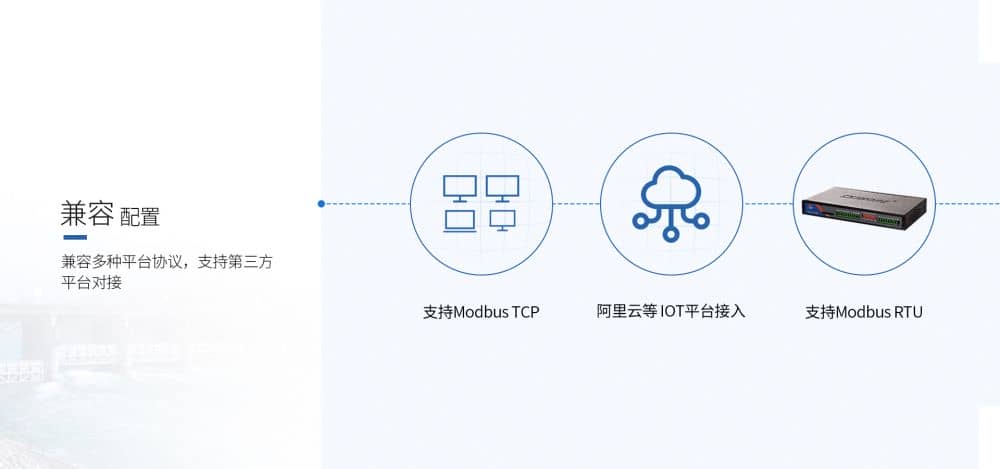

工业协议

支持多种工业协议

（可选）

Modbus TCP

Modbus RTU

水文、水资源规约

环保规约等

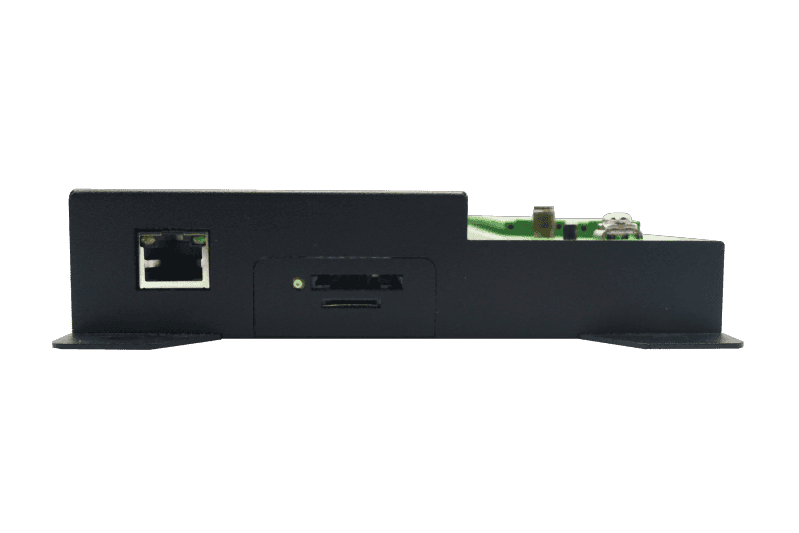

以太网口

1 个 10/100M Base-T 以太网口，Ethernet IEEE 802-3,

802-2；内置 1.5KV 电磁隔离保护

端子串口

2 路 RS232 串口和2路RS485串口

数据位：7、8 位，停止位：1、2 位

校验位：无校验、奇校验、偶校验

串口速率：300bps ~ 4000000bps

流控位：无流控、硬流控或软流控

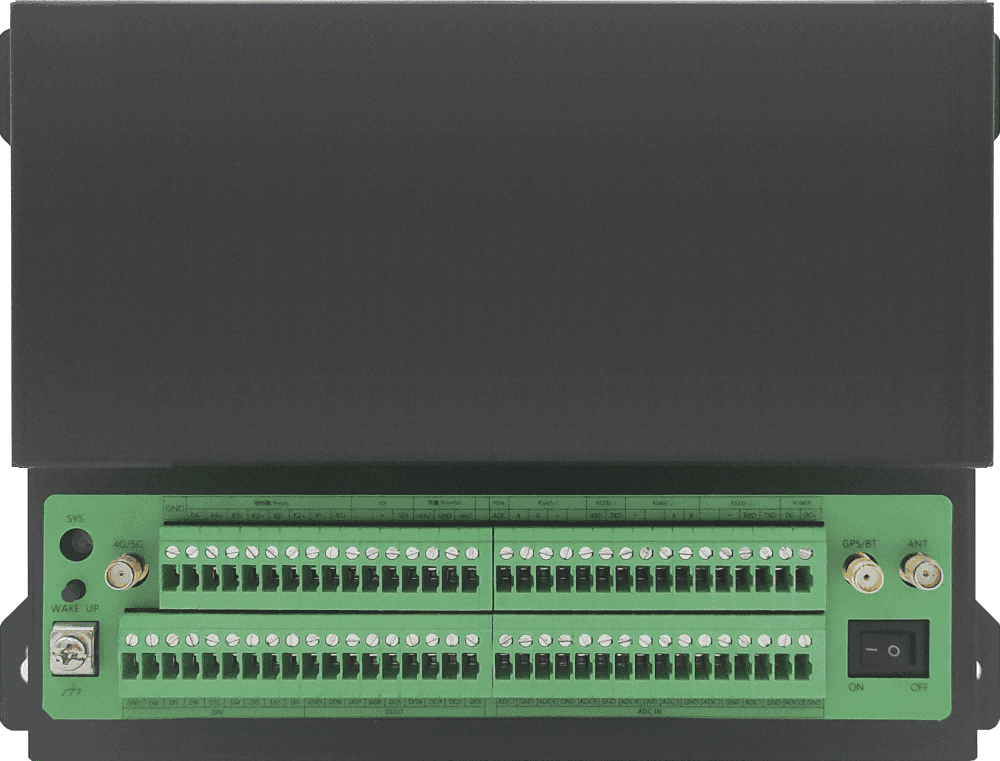

应用接口

1 路翻斗式雨量计接口；

1 个 SDI-12 接口；

1 路脉冲计数接口，最高可支持 1KHz 脉冲接入；

8 路模拟量输入接口（16 位 AD、支持 4-20mA 电流信号输入，可选 0-5V 电压信号输入） ；

8路开关量输入接口（光隔离） 逻辑 0：湿节点 0-3VDC，或干节点导通， 逻辑 1：湿节点 5-30VDC，或干节点断开 ；

8路开关量输出接口（光隔离），最大切换电压：30VDC ，最大切换电流：50mA，最大切换功率：150mW

4路继电器输出（光隔离） 最大切换电压：250VAC/30VDC 最大切换电流：1A 最大切换功率：30W ；

5路受控输出电源（额定电源 12V/1A 内置过流保护）

3G/4G/5G

天线接口

标准 SMA 阴头天线接口， 特性阻抗 50 欧； 可选配3M/5M/10M/15M 的天线延长线，满足客户的不同使用场合需要

SIM/UIM卡接口

1.8V/3V/5V 标准的翻盖式SIM卡接口，内置 15KV ESD 保护

电源接口

工业级端子接口，内置电源反相保护和过流/过压保护

指示灯

sys指示灯

唤醒按键

唤醒按键，从休眠中唤醒

无线模块

采用工业级无线模块

标准及频段

（SA/NSA频段）

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

（TDD频段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

（FDD频段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

（5GSA/NSA）

5G NR： DL 3.4Gbps， UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

（ FDD频段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信

CPU

工业级高性能32位嵌入式处理 CPU

SRAM

256KB

FLASH

512KB

数据存储 Flash

32MB（可扩展至 64MB）有足够大的空间来保存数据

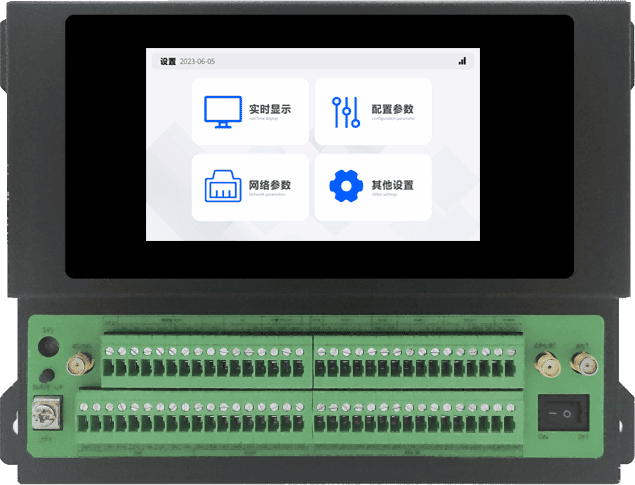

RGB

24bit RGB

分辨率

480X272

显示尺寸

4.3 寸 95.0mm (W) × 53.9mm (H)

背光模式

LED

工作温度

-20~+70ºC</sp

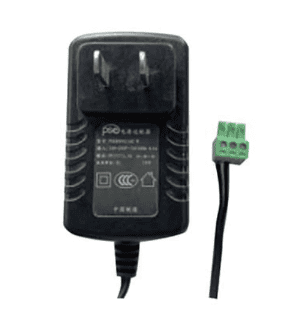

电源线

以太网线

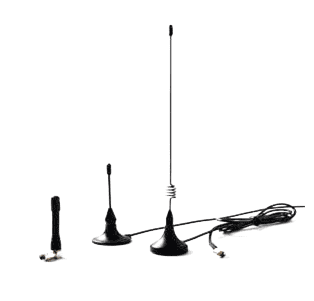

可配天线

CM550-21F

网口、端子

2G/3G/4G/5G

是

是

是
