2网口百兆5G4G量子加密网关

安全加密

加密方式

量子加密/国密加密/国网加密/南网加密

加密算法

SM1，SM2，SM3，SM4；AES+X25519/secp256r1+SHA256；DES、3DES、RSA1024、SHA1；CA（可自动申请）。

加密方式

硬件加密/软件加密

网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

网络协议

IP应用

Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP

IP路由

静态路由、动态路由

网络安全

防火墙

全状态包检测（SPI)、防范拒绝服务（DoS）攻击

过滤多播/Ping数据包、访问控制列表（ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

多级用户

用户分级管理

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

CA（可自动申请）、支持SM1/SM2/SM3/SM4加密算法

VPN

IPSec VPN、L2TP、PPTP、GRE、N2N、L2TP OVER IPSec、GRE OVER IPSec、EOIP、OPENVPN

可靠性

备份功能

VRRP,接口备份；支持有线无线通信线路备份；双SIM卡线路备份,三SIM卡线路备份,

链路在线检测

在线维持功能，发送心跳包检测，断线自动连接

内嵌看门狗

设备运行自检技术，设备运行故障自修复

WLAN(可选）

协议标准

IEEE802.11ac/a/b/g/n

安全特性

开放系统、共享密钥、WPA/WPA2认证，WEP/TKIP/AES加密；SM1，SM2，SM3，SM4；AES+X25519/secp256r1+SHA256；DES、3DES、RSA1024、SHA1；CA（可自动申请）。

工作模式

AP、Client工作模式

网络管理

配置方式

本地或远程HTTPS、Telent、SSH方式

升级方式

本地或远程日志输出、日志掉电保存

短信功能（可选）

状态查询、配置、重启

按需拨号

数据激活、短信激活、定时上下线

网管功能

SNMP/电力TR069管理

DM

集中管理，批量配置

DHCP

DHCP server 和 DHCP client，端口映射SNAT/DNAT，DMZ 主机

网络诊断

Ping、Traceroute、Sniffer(网络抓包工具）

软件功能

软件功能

支持5G/4G/3G无线通信；

支持以太网转5G/4G/3G无线通信；

支持以太网转WIFI通信；

支持串口/485转5G/4G/3G无线通信；支持串口/485转WiFi通信；支持串口/485转以太网通信；

支持DTU透传；支持MQTT透传；

支持APN/VPDN网络；

支持VXLAN功能

有线和5G/4G/3G无线链路互为备份；WiFi和5G/4G/3G无线链路互为主备

支持在线维持功能；支持DTU LAN口客户端心跳包功能

支持无线网络锁频、锁卡

支持限制WiFi连接数、客户端隔离

支持WiFi分身（最多可提供4个WiFi名称，SSID名扩展，每个享有独立MAC）

支持MAC和SN固化

支持访问限制功能

支持端口报警

支持单北斗定位；支持GPS定位；支持北斗和GPS混合定位（可选）

有线、WiFi、无线三链路互为主备(可选)

支持IP分流（通过特定技术将不同来源或目的地IP数据流量，分配到多个网络链路、服务器或者路径上，核心目的是避免单一路径拥堵，提升网络带宽利用率与稳定性）（可选）

支持WiFi客户端信号强度检测（可选）

支持用户有线、无线、WiFi的上、下线时间记录（可选）

支持TF卡软件加密（可选）

支持客户自行定制化配置产品log和产品型号（可选）

支持平台集中管理，包含远程参数配置、OTA升级、远程更新多媒体（音乐、视频、广告播放）、黑白名单管理、流量统计、上线统计、网络制式统计、短信认证、微信认证、WiFi认证、流量控制、限速控制、限制上网时长、上网行为管控、WiFi探针、用户多级管理（可选）

开发平台

支持多种平台

（可选）

Python开发，实现客户定制开发

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台

工业协议

支持多种工业协议

（可选）

Modbus TCP ，Modbus TCP与Modbus RTU 互转

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

支持MQTT

支持Ntrip Client、Ntrip Server

电力协议（可选）

支持101/104协议，支持645协议，支持61850协议，TR069协议

环保协议（可选）

HJ212-2005/2017

以太网口

2个10/100M Base-T 以太网口，Ethernet IEEE 802-3,802-2；

内置 1.5KV 电磁隔离保护

WAN 口

1路Wan口，可以切换为Lan口，支持多种有线宽带联网方式；

LAN口

默认2路LAN口（可设置成1个WAN口1个LAN口或者2个LAN口），内置1.5KV电磁隔离保护

端子串口

1路 RS232 串口（可以选配为RS485功能，采购时需加以说明）

数据位：7、8 位

停止位：1、2 位

校验位：无校验、奇校验、偶校验

串口速率：300bps ~ 4000000bps

流控位：无流控、硬流控或软流控

3G/4G/5G

天线接口

标准 SMA 阴头天线接口，特性阻抗 50 欧；可选配

3M/5M/10M的天线延长线，满足客户的不同使用场合需要

WIFI

天线接口

标准SMA阴头天线接口，特性阻抗50欧

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口（大卡尺寸），内置 15KV ESD 保护

定位接口

支持GPS定位，支持北斗定位，支持GPS/北斗双定位（可选配）

实时时钟接口

内置实时时钟电路(不支持)

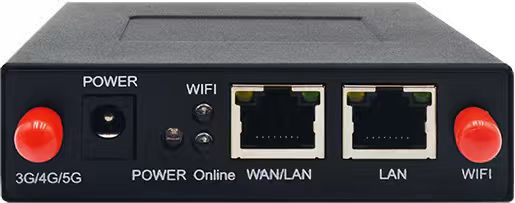

电源接口

标准的圆形电源插座

指示灯

POWER、ONLINE、WIFI指示灯

RESET 按键

复位按键，恢复出厂设置

无线模块

采用工业级无线模块

标准及频段

（SA/NSA频段）

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

（TDD频段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

（FDD频段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

（5GSA/NSA）

5G NR： DL 3.4Gbps， UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

（ FDD频段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

电力专网

支持电力1.8G专网频段，支持电力1.8G公专一体化模块

海外国家

支持海外绝大部分国家频段，提前告诉哪个国家和频段，我们可以配备对应国家的频段模块（选配）

WIFI 模块

采用芯片内嵌 WIFI 模块，高集成，稳定性好

WIFI 标准

支持 802.11 b/g/n 标准，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps/450Mbps 最高可达 600Mbps

加密方式

支持 WEP、WPA 和 WPA 2加密，内置 802.11I 4.0TKIP、AES 和

CCMP 等硬件安全引擎

AP 方式

支持 AP、中继模式

传输距离

室外无阻拦，室外覆盖范围可达 100 米

CPU

工业级高性能嵌入式处理 CPU，主频 680MHz

MMU

CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常

FLASH

128Mb有足够大的内存来存放程序和数据（可扩展）

 SDRAM

1024Mb有足够大的缓存来提高系统运算速度（可扩展）

供电电压

宽电压设计，标准DC 7V到DC32V电源都可以直接给设备供电；DC 7V到DC 60V供电可选；同时内置电源反向保护和过压过流保护

POE供电（可选）

支持4路LAN POE供电（不支持）

标配电源

DC9V/1.33A (不同型号,电源有差异，以实际出货配备为准)

通信电流

通信时平均电流：390mA/9VDC;

登网瞬间峰值电流：1.0A@+9VDC

待机电流

待机平均电流：<200mA@+9VDC

工作温度

-35ºC ~+75ºC

储存温度

-40ºC ~+80ºC

相对湿度

95%(无凝结)

静电

EN61000-4-2,level2

辐射电场

EN61000-4-3,level2

脉冲电场

EN61000-4-4,level2

浪涌

EN61000-4-5,level2

传导骚扰

EN61000-4-6,level2

工频磁场

EN61000-4-8,level2

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域

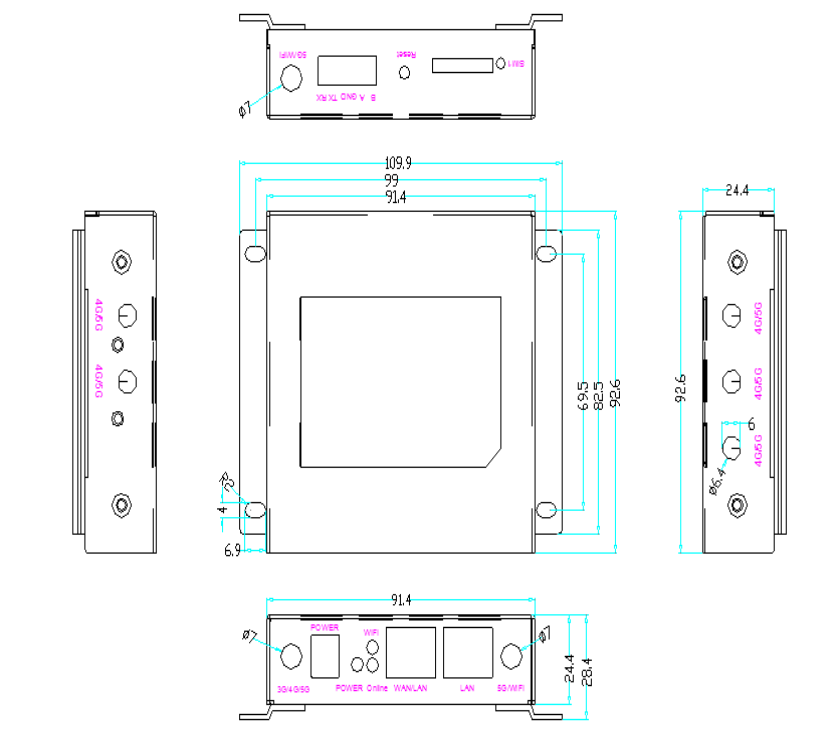

产品外形尺寸

92.6*91.4*24.4mm（不包括天线及固定件）其他产品尺寸参照附录

产品包装尺寸

350*215*88mm

重量

0.27kg（不包括天线及电源适配器）

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32

国内认证

公安部认证证书、工信部进网许可证、铁道部CRCC认证、住建部互联互通证书、3C证书、无线电委员会证书、EMC证书、高低温检测证书

国外认证

CE、FCC、E-mark、CB、ROHS认证、日本TELEC认证
