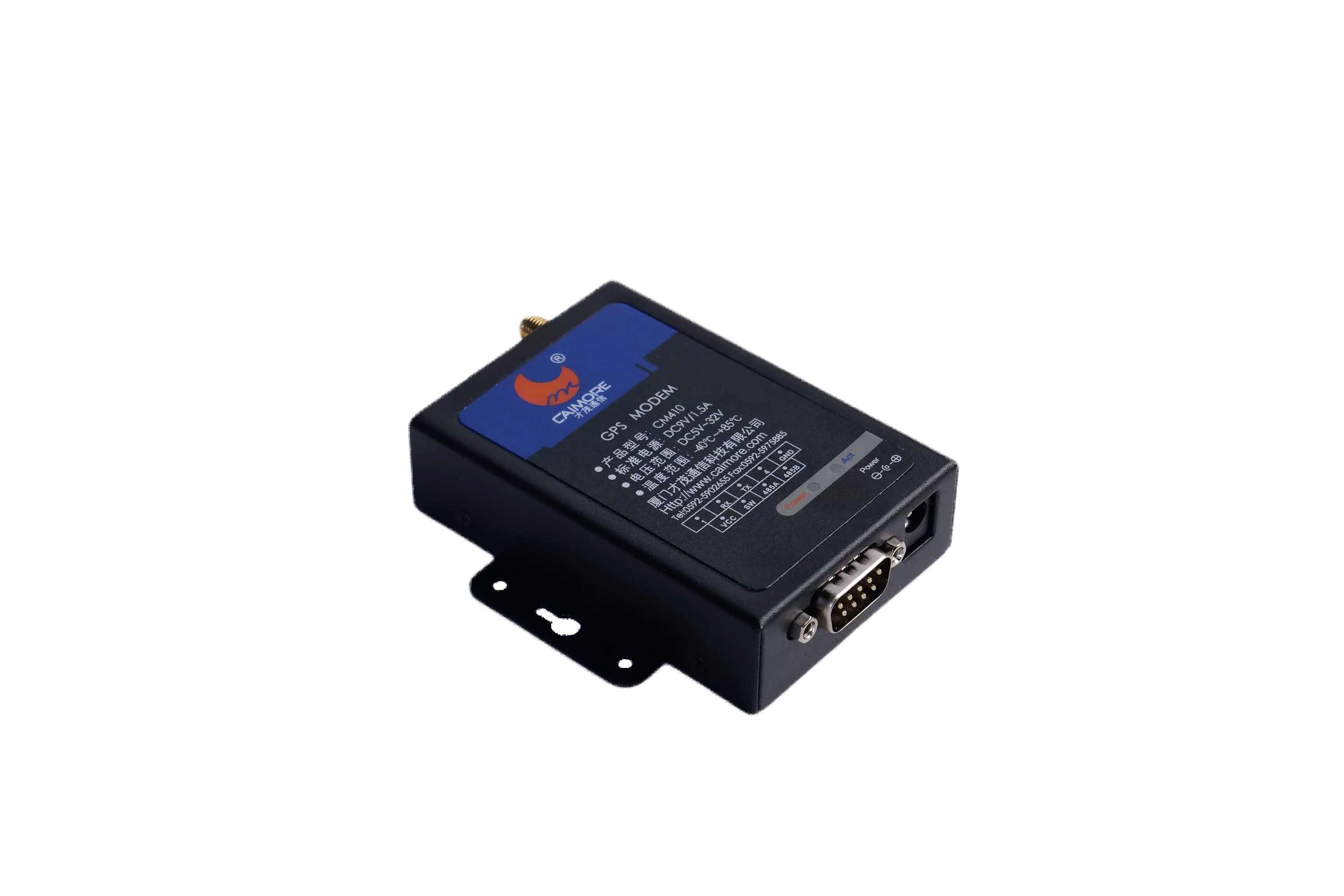

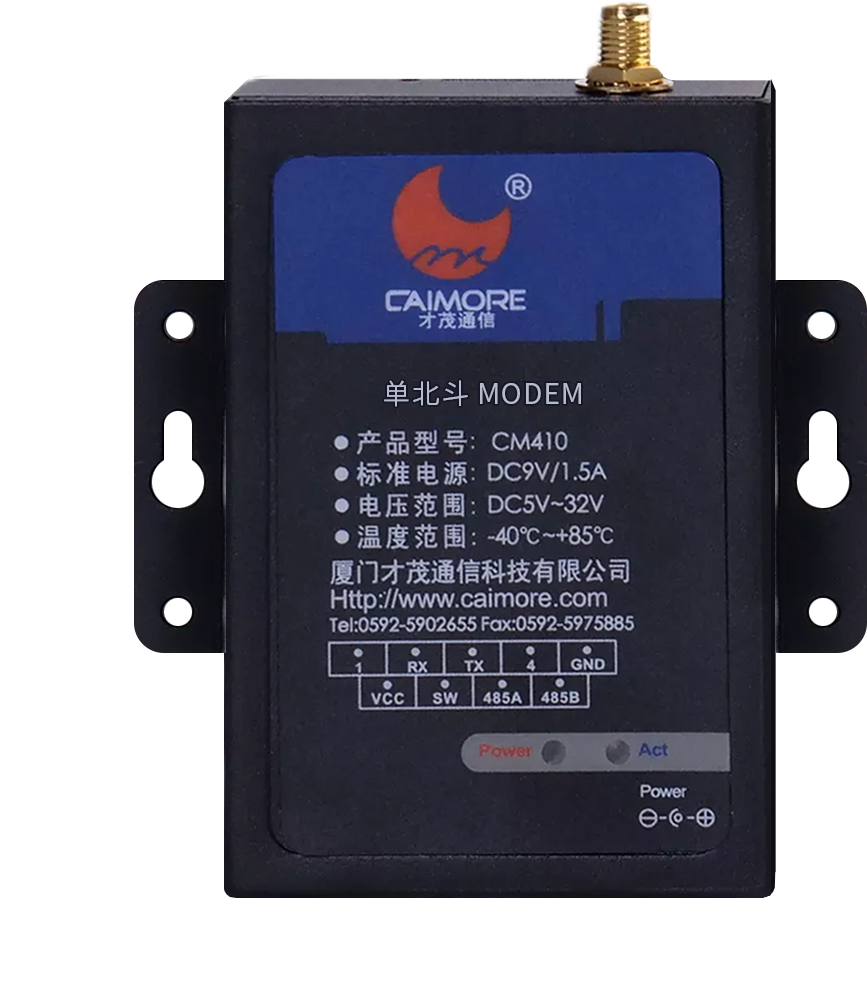

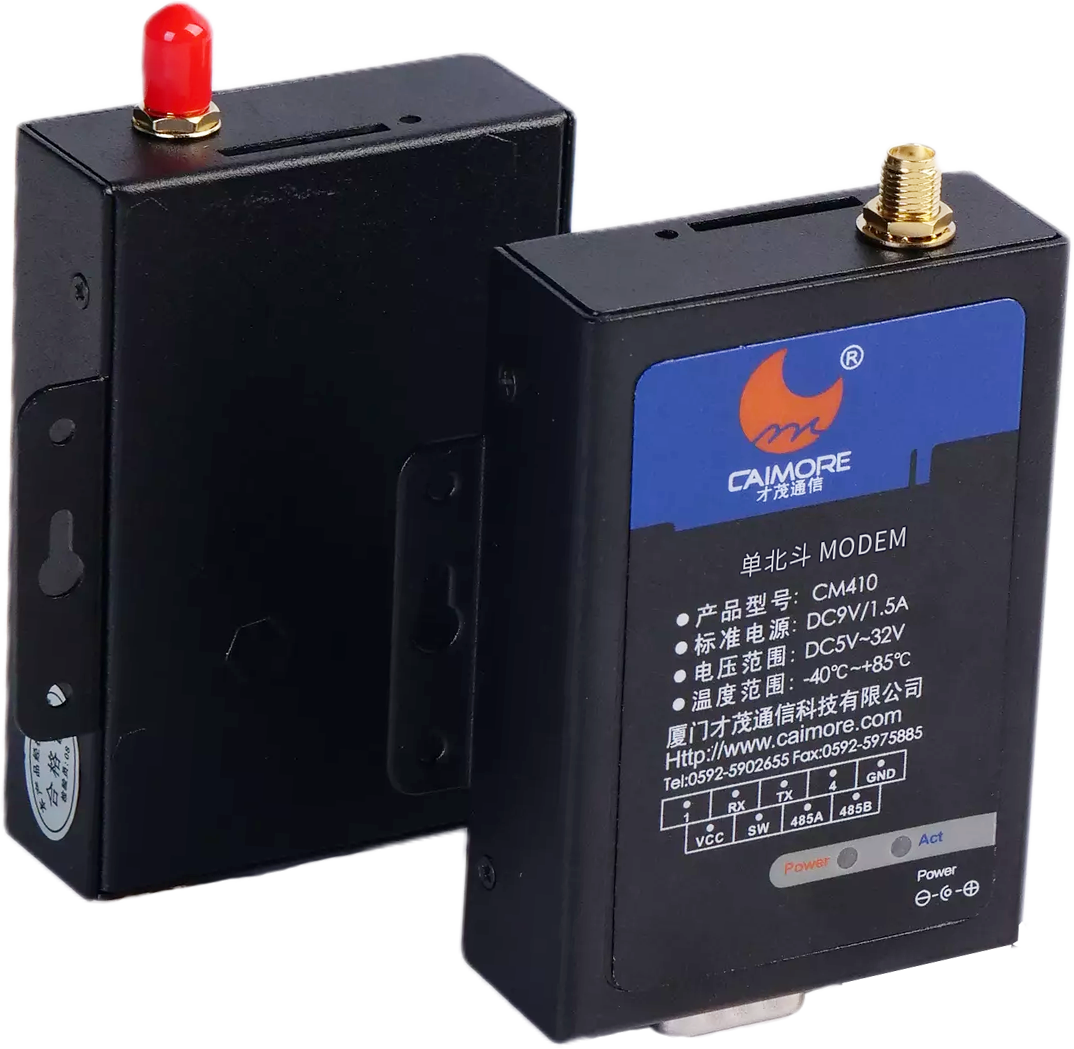

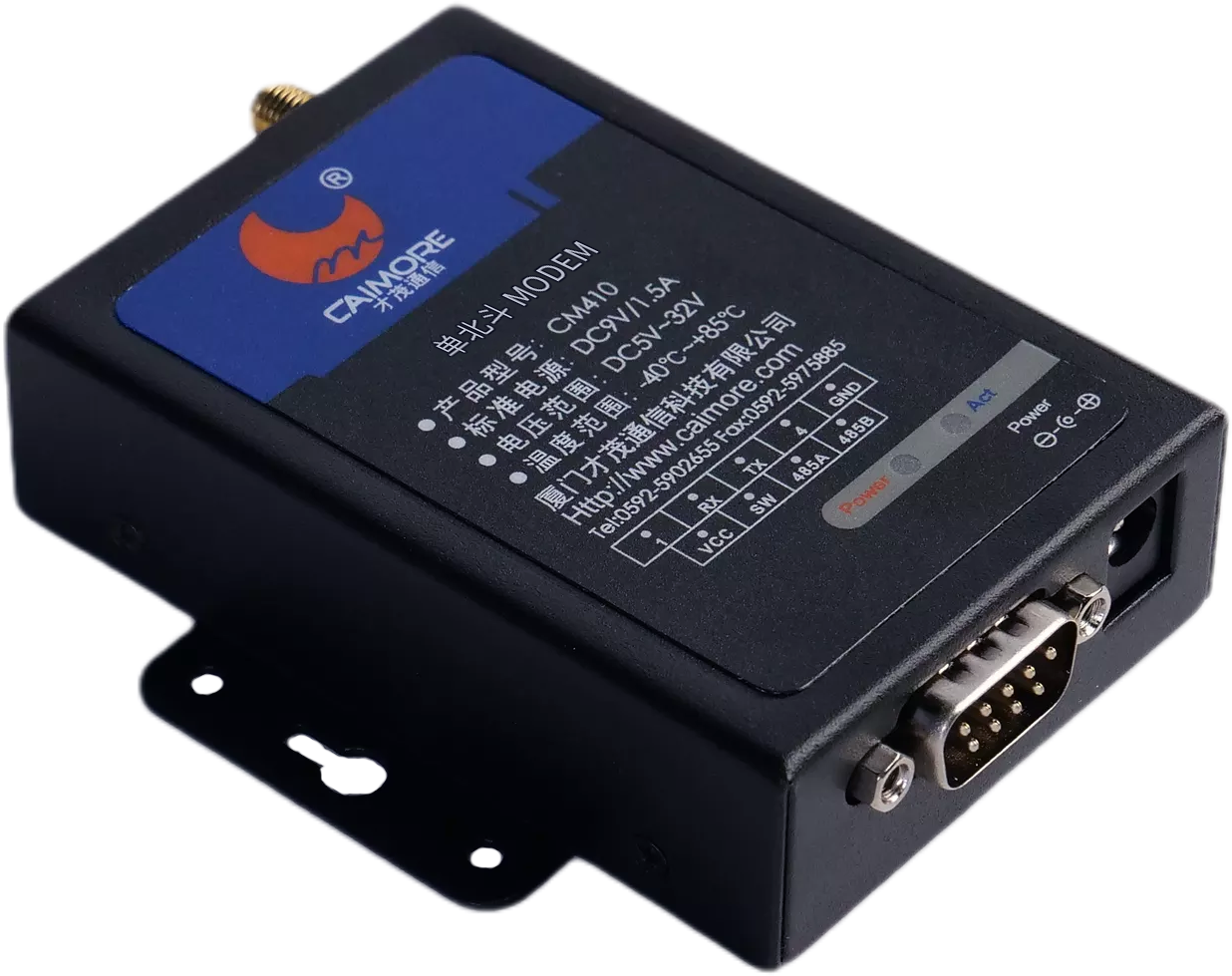

单北斗 CM410 MODEM

无线模块

采用工业级北斗定位无线模块

接收机类型

接收北斗定位系统， 50个通道，

支持北斗二号、北斗三号，支持 B1I/B1C 频点

支持 B1I 独立定位，支持 B1C 独立定位

定位精确度

<2.0m（CEP50）

速度精度

<0.1m/s（1σ）

时间精度

1微妙同步北斗卫星时间

捕捉时间

冷启动：25S；辅助启动:<3秒；热启动：<1秒

数据格式

NMEA-1083,SiRD二进制

输入信息

NMEA,SiRF二进制 高度/位置/日期/时间

输出信息

NMEA-0183,SiRF二进制，GGA GSA GSV RMC VTG GLL

秒脉冲输出

1pps精度±1us

导航数据更新速率

1Hz（默认）,最大10Hz

灵敏度

跟踪：-162dBm;冷启动：-148dBm;热启动：-156dBm

串口

DB9,支持1路RS232串口或1路RS485接口（可支持RS422/TTL）

数据位：7、8位

停止位：1、2位

校验位：无校验、奇校验、偶校验、SPACE及MARK校验

串口速率：4800bps ~ 38400bps。默认速率：9600bps

流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控

RS485

支持1路双线RS485通信

指示灯

具有电源POWER、通信ACT及GPS指示灯

天线接口

标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M的天线延长线，满足客户的不同使用场合需要

电源接口

标准的3芯火车头电源插座

供电电压

宽电压设计，DC 6V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护

标配电源

DC9V/1.33A

通信电流

通信时平均电流：30mA@+9VDC;

待机电流

待机平均电流：<6mA@+9VDC

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域

产品外形尺寸

81*55*20 mm（不包括天线及固定件）

产品包装尺寸

298x226x60mm

重量

0.41kg

工作温度

-40 ºC ~+85ºC

扩展工作温度

-45 ºC~+85ºC

储存温度

-50~+95ºC

相对湿度

95%(无凝结)

频段

支持UMTS/HSDPA/WCDMA 850/1900/2100MHz
双频EGSM 850/900/1800/1900MHz
支持GPRS/EDGE CLASS 12

理论宽带

HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps
WCDMA模式：Downlink/Uplink up to 384Kbps

发射功率

 <24dBm

接收灵敏度

<-109dBm
