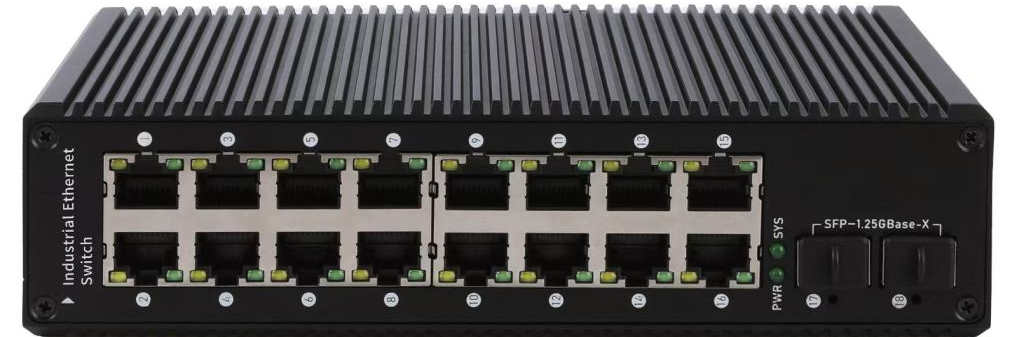

工业级16口交换机

RJ45端口

16*10/100/1000Base-T （自动侦测）

全/半双工MDI/MDI-X（自适应）

传输距离：≤100 米

管理端口

1*console（支持命令行CLI）

光口特性

2*1000Base-X

多模：850nm（传输距离0～550M），50μm/125μm&62.5μm/125μm

单模：1310nm（传输距离3～40KM），1550nm（传输距离0～120KM）,9.5μm/125μm

网络协议

IEEE802.3 - CSMA/CD；

IEEE802.3i - 10Base-T；

IEEE802.3u - 100Base-TX/FX；

IEEE802.3x - 流量控制；

IEEE802.3z - 1000Base-X；

IEEE802.3ab - 1000Base-T；

工作环境

工作温度：-40～85℃（-40～185°F）

储存温度: -40～85℃（-40～185 °F）

相对湿度: 5%～95%(无凝露）

电源接口

输入电压：DC48-57V（PoE）

接入端子：6芯5.08mm间距接线端子

支持双电源冗余

支持接反保护

POE参数

PoE标准: 满足IEEE802.3af /IEEE802.3at

单口最大：15.4W (IEEE 802.3af)

单口最大：30W (IEEE 802.3at)

PoE 兼容性：IEEE 802.3af/at/自适应

PoE口输出电压: DC 48-57V

PoE供电线芯:1/2+，3/6-；

交换机属性

应用层级：二层

背板带宽：36Gbps

整机包转发率：26.784Mpps

MAC表：8K

包缓冲区：2M

延迟时间：< 3μs

交换方式：存储-转发

待机功耗：＜15W； 满载功耗：＜20W

机械特性

外壳：IP40防护等级，铝合金金属外壳

安装：DIN卡轨式，壁挂式安装

散热方式：自然冷却，无风扇

机器重量：1.5kg

整机含包装重量：1.8Kg

产品尺寸：170x145x48mm（L* W *H）

LED指标

电源指示灯：PWR（绿色）

系统运行灯：SYS（绿色）

网络指示灯：Link/Act（绿色）

光口指示灯：SFP（绿色）

行业标准

EMI:

FCC Part 15 Subpart B Class A，EN 55022 Class A

EMS :

IEC(EN)61000-4-2(ESD): ±8kV(contact), ±15kV(air)

IEC(EN)61000-4-3(RS): 10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT):PowerPort:±4kV; Data Port: ±2kV

IEC(EN)61000-4-5(Surge): Power Port: ±2kV/DM,  ±4kV/CM;  Data Port: ±2kV

IEC61000-4-6(CS): 10V(150kHz～80MHz)

IEC(EN)61000-4-16(CM EMI) : 30V cont. 300V,1s

IEC 60068-2-27 (Shock)

IEC 60068-2-32 (Freefall)

IEC 60068-2-6 (Vibration)

重启按键

Reset

认证

CE、FCC、RoHS、ISO9001、公安部检验报告、电信级入网许可证、威泰尔检测报告

平均故障间隔时间

300,000小时

质保

5年

网络拓扑

环形拓扑（Ring topology） 支持

星型拓扑（Star topology） 支持

总线拓扑（Bus topology） 支持

树形拓扑（Tree Topology）支持

混合式拓扑（Hybrid topology）支持

PoE支持（选配）

PoE端口（PoE port）1-8口

PoE协议（PoE Protocol）802.3af，802.3at

PoE引脚分配（Pin Assignment）12+,36-

PoE管理模式（PoE Management）支持

二层交换

极性反转（MDI/MDIX）支持

VLAN支持及数量（VLAN）256个

GARP VLAN注册协议（GVRP）支持

协议VLAN（Protocol VLAN）支持

语音VLAN（Voice VLAN）支持

视频 VLAN（Surveillance VLAN）支持

MAC VLAN 支持

以太网通道 / 链路聚合（Etherchannle/ 802 .3ad）支持

链路汇聚控制协议（LACP） 支持

接口速率（Interface Speed）支持

双工模式（Duplex Mode）支持

流量控制（Flow Control）支持

巨型帧（Jumbo frame）支持

DHCP客户端（DHCP Client）支持

SNTP Client  支持

端口统计（Port Statistics）支持

端口隔离（Protected Ports）支持

高效能以太网（EEE）支持

以太环网保护倒换ERPS（Ethernet Ring Protection Switching）支持

链路层发现协议（LLDP）支持

LLDP 802.1 类型-长度-值（LLDP 802.1 TLV）支持

多生成树 / 快速生成树 / 生成树（MSTP / RSTP / STP）支持

生成树 BPDU过滤（STP BPDU Filter）支持

生成树 BPDU保护（STP BPDU guard）支持

生成树 边缘端口(STP Port Fast)支持

IGMP Snooping  支持

MLD Snooping   支持

MVR  支持

三层功能

IPV4管理地址  支持

IPV6管理地址  支持

静态IPv4路由（Static Routes IPv4）支持

静态IPv6路由（Static Routes IPv6）支持

地址解析协议（ARP）支持

环回接口（Loopback Interface）支持

DHCP服务器（DHCP Server）支持

DNS服务器（DNS Server）  支持

汇聚服务

访问控制列表（ACL）

支持MAC标准/扩展ACL

支持IPV4标准/扩展ACL

支持IPV6标准/扩展ACL

服务质量（QOS）

支持QOS重标记

支持端口信任

支持端口限速

支持出口队列限速

支持SP，WRR调度算法

支持COS映射，DSCP映射，IP优先级映射

管理功能

用户管理（UserManagement）支持

系统日志（SystemLog）支持

固件升级（UpgradeFirmware）支持

文件升级（ConfigurationFileDownload/Upload）支持

SNMP    支持SNMP V1/V2/V3

WEB管理 支持

命令行（CLI）支持

Telnet/SSH   支持

RMON   支持

安全

管理通道配置  支持

AAA认证     支持

802.1X认证   支持

MAC-Based认证 支持

WEB-Based认证 支持

DoS防攻击 支持

动态ARP检查 支持

DHCP Snooping 支持

IP Source Guard 支持

端口安全（Port Security）   支持

端口隔离（Protected Ports） 支持

风暴抑制（storm control）   支持

设备诊断

RAM日志  支持
