CM580-6DFI-10.1 安卓 Linux工控一体机

CPU

RK3288SoC Cortex-A17 Quad Core @ 1.6GHz Max

内存

DDR3 默认 2GB  (可扩展)

存储器

EMMC  默认 8GB  (可扩展)

类   型

接  口  说  明

指示灯

2 个指示灯,一个电源指示灯，一个 4GONLINE 指示灯

BOOT 按钮

1 个卧式 BOOT 按钮，按住上电后可以重新烧写系统

复位、返回键

1 个卧式复位、返回键

电源接口

1 个卧式 2X2  间距 4.2MM,90 度端子插座，12V DC 4A,具有防雷功能，过压过流保护，防反接保 护。

喇叭

1个PH2.0的4P喇叭接口，2路功放喇叭输出，双15W

GPIO 接口

4个GPIO口，采用弯脚5PIN3.5mm接线端子插座，详见引脚定义

串 口

2 个 RS232 串 口，1 个 3.3V    TTL 串口输出，  PH2.0x4P 白色插座

2 个 RS485 串 口，15EDG 3.81mm  带耳朵 带法兰 插拔式 3P

USB

6 个 USB 端口，其中 4 个为 USB 双层 A 型母座，另外 2 个为 PH2.0x4P 插座,输出电流 500mA，

1 路 OTG 。均符合 USB 2.0 规范，具有过流保护功能。

网络

采用全网通的5G / 4G 网络无线模块，无线网络模块必须采用 pcie 接口。

RJ45

1 路 10M/100M bps 端口，带指示灯

WiFi&蓝牙(预留)

1 路板载 2.4G WiFi ，带热点功能，802.11 b/g/ n ，BT4.0

TF 卡

支持8G/ 16G/32G/64G/ 128G存储扩展功能

LVDS 接口

1路LVDS ，输出1080P视频，可直接驱动50/60Hz液晶屏

显示屏

10.1”TFT LCD ，分辨率1280 x 800

触摸屏

电容触摸

液晶屏亮度

350cd/m² 或 500cd/m²

液晶屏可视角

水平 80∘ ,垂直 80∘

液晶屏对比度

1000

HDIM 接口

标准 HDMI 接口

MIPI 接口带触摸

1 个 30 PIN MIPI 接口，6PIN 触摸屏座，0.5mm 间距。

下载程序接口

具有 ADB 功能

实时时钟

板载 RTC 电池，支持定时开关机

看门狗

支持软件看门狗，系统异常， 自动重启

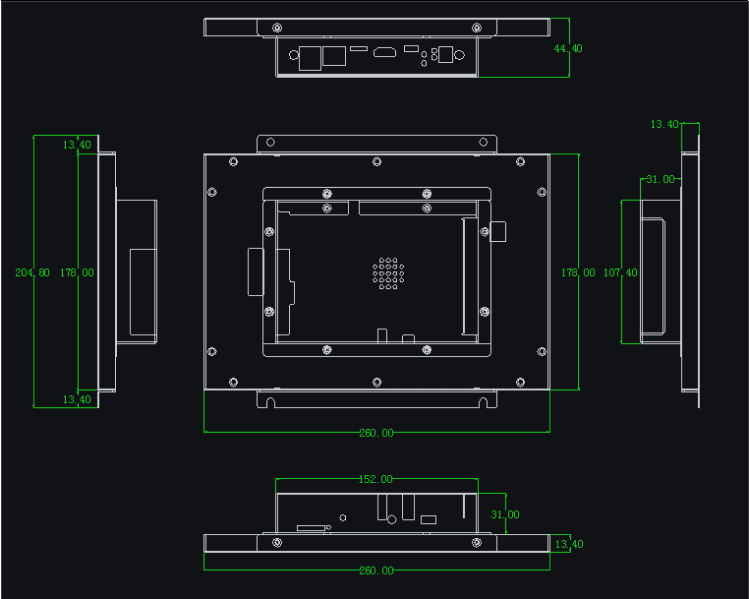

CM580-6DFI- 10 . 1

RK3288/RK3288K

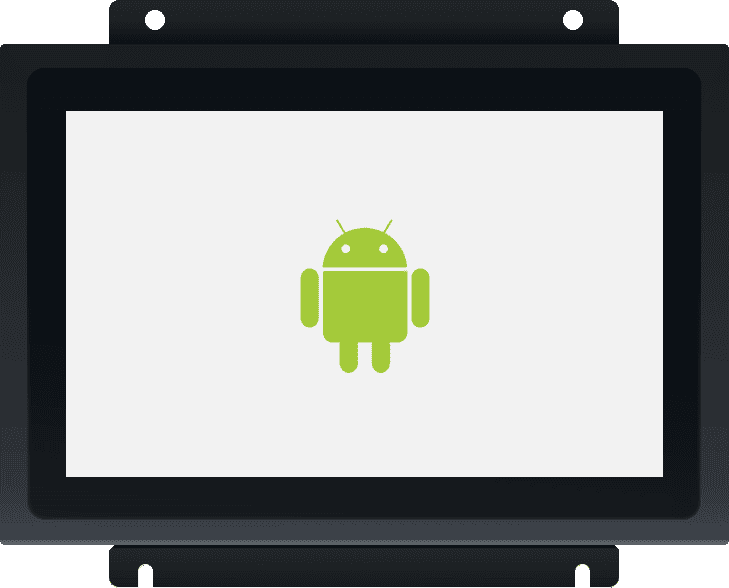

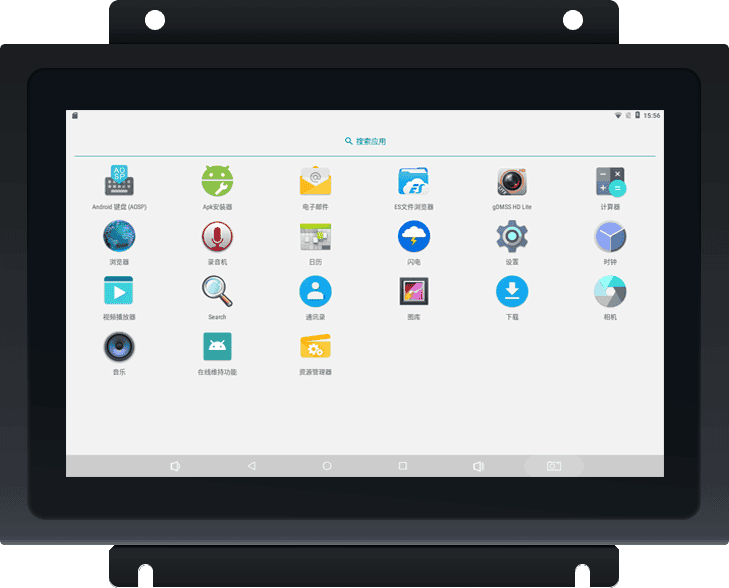

Android7.1.2/ Linux

支持

LVDS、HDMI、MIPI

可选
