CM580-3588工控机

视频

可支持 32 路1080P 30FPS,支持 8K  视频同编同解

存储

LPDDR 最大可支持 32GB ，EMMC  最大可扩展至 512GB

输入

支持HDMI IN视频输入，以及USB   多种摄像头组合方式

HDMI

多种HDMI OUT视频输出接口

外设接口

支持TYPE-C DP/ USB3.0/USB2.0 / GPIO/ CAN/ RS485/ RS232/TTL   多种外 设接口

外设接口

支持M.2/SATA3.0/ GTIOT/SPI/ I2C/ UART/USB2.0等多种内部扩展接口

支持千兆百兆双有线网口,可选POE供电，同时可支持 2.4G/5G双频wifi 及 蓝牙

操作系统

支持多种操作系统：Android12&Debian11&Buildroot

防火墙

内置看门狗和 RTC   电池,可支持 7*24  小时稳定工作

POE

支持POE供电（可选）

SSD

支持SSD硬盘（可选）

模块

支持4G/5G通讯模块（可选）

无线通信

支持GTIOT-2.4G Zigbee模块（可选）

类   型

接  口  说  明

OS

Android12

SOC

RK3588

主频

2.4GHZ

架构

大四核 Cortex-A76  和小四核 Cortex-A55

GPU

Mali-G610 MP4 (4x256KB L2 Cache)

NPU(算力)

6TOPS

EMMC

32GB（64G/128G/256G  可选）

DDR

4G|    Option(8/16/32G  可选)

WIFI/BT

2.4G/5.8G WiFi6, BT5.0

4G模组

EC20/EC25 Option

POE

Option  最大功耗：24W

RTC/WDT

支持

DC

12V

HDMI IN

1个

HDMI OUT

2个

TYPE-C DP

1个

USB3.0

1个

USB2.0

3个

以太网RJ45

2个（1个千兆网口，一个百兆网口）

天线

默认WIFI天线2个（可选一个4G天线，一个WIFI天线）

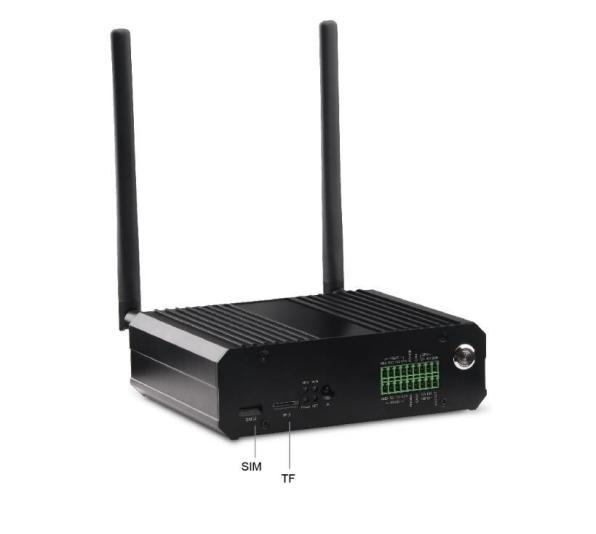

SIM(Micro)

1个（4G)

TF

8G------128G

指示灯

4个（HDD、 WIFI、POWER、NET）

IR

1个（2.4G，配套红外遥控器使用）

RS232

2个（可通过内部跳帽，切换成两路URAT）

RS485

1路（RS485A 、RS485B）

CAN

1路（CANH,CANL）

GPIO

4个（IO1,IO2,IO3,IO4）

POWER按键

1个

功能按键

1个升级按键，一个复位按键

POE

1个（可选）

GTIOT

1个（ZigBee可选）

SSD

1个可选（125G）

4G模块

1个可选（国内、国外）

电源

12V(2A)

温度

-20℃~60℃

PCBA尺寸

150 mm * 124 mm *20mm

整机尺寸

160 mm * 125.5 mm *48mm

工作温度

-20 ºC ~+60ºC

储存温度

-40℃~85℃

相对湿度

95%(无凝露)

CM580-3588

RK3588

Android12/Linux

支持

LVDS、HDMI、MIPI

可选

有
