CM580-75F系列工控机

HDMI

VGA/DP

LAN

USB2.0

USB3.2

COM

SSD

Memory

4K 60Hz

VGA 2K 60Hz

可选DP 4K 60Hz

1

6

2

2/6

1*M.2

1*SATA

2*NB-DDR4

MAX 64G

12V/19V

2

4

主机型号

 IPC6002-14代系列

适配主板型号

QM14U

CPU

支持Intel Meteor Lake 14代U/H系列酷睿Ultra 5-125U 、Ultra 7-155U、Ultra 7-155H、Ultra 9-185H等

（CPU列表详见下一页）

显卡

Intel Graphics / Intel Arc Graphics图形控制器，支持单显、双显复制、双显扩展

内存

2*NB-DDR4支持2133/2400/2666/2933/3200MHz内存，最大支持64G

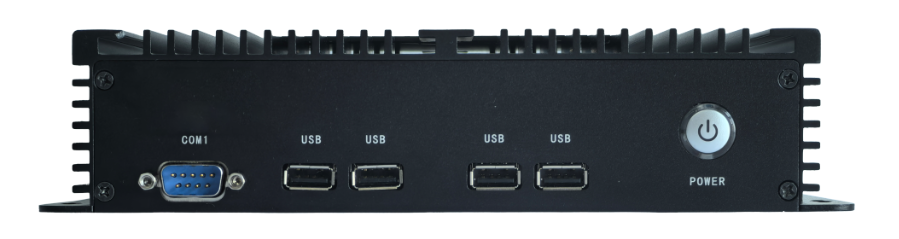

前置面板接口

POWER

1*开关按钮，带电源指示灯和硬盘灯

USB

4*USB2.0接口

COM

1*COM1接口，默认RS232，可选支持RS232/RS422/RS485

USB

6个USB端口，其中4个为USB双层A型母座，另外2个为PH2.0x4P插座,输出电流500mA，1路OTG。均符合USB 2.0规范，具有过流保护功能。

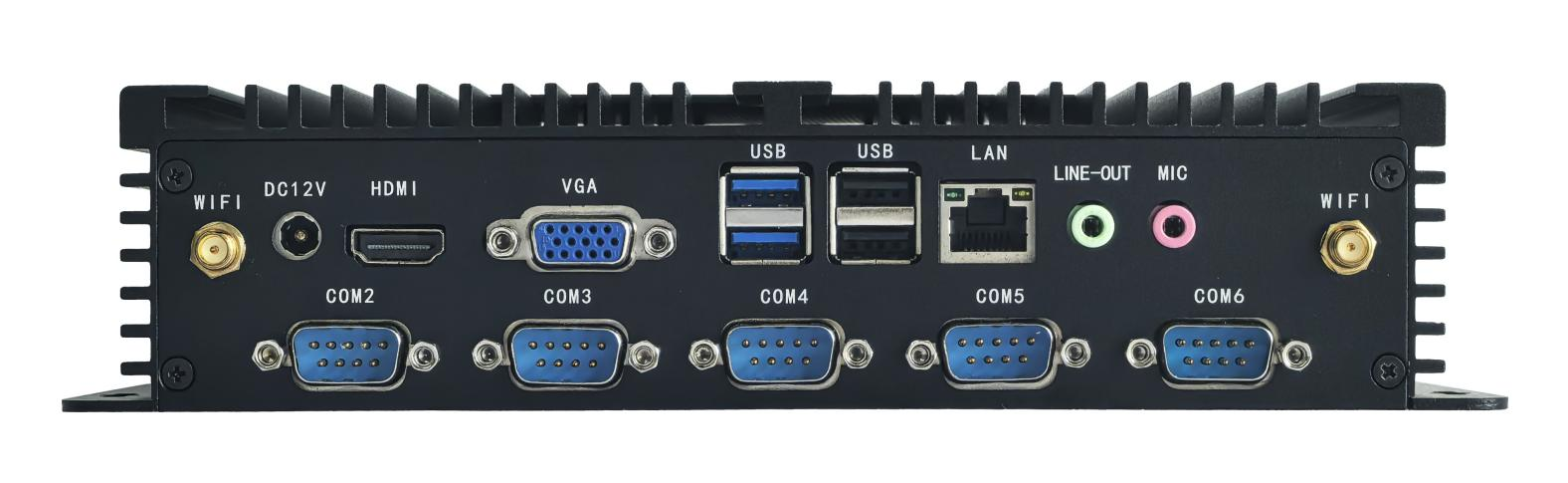

后置面板接口

电源接口

1*DC电源接口（5.5*2.5mm），支持DC 12V/19V，推荐12V7A或19V5A及以上电源

显示接口

1*HDMI2.0接口（4096/3840*2160@60Hz）

1*VGA接口（1920*1080@60Hz）

可选1*DP接口（4096/3840*2160@60Hz）

LAN

单千兆网卡：Intel i219V千兆网卡；

双千兆网卡：Intel i219V+Realtek 8111H千兆网卡；

支持网络唤醒功能，网络PXE功能；

USB

2*USB3.2 Gen1接口

2*USB2.0接口（双网主机无此接口）

COM

5*COM接口，默认支持RS232；

音频

1*LINE_OUT接口，音频输出

1*MIC_IN接口，麦克风输入

WiFi

2*WiFi天线接口

存储

M.2_SSD

1*M.2 Key-M插槽，支持M.2 2280硬盘，可选M.2 2242硬盘；支持SATA和NVME（PCIE）协议可选

SATA

1*SATA3.0硬盘接口，支持2.5寸SSD/HDD硬盘

扩展

M.2_WiFi

1*M.2 Key-E插槽，支持M.2 2230 WiFi蓝牙模块

M.2_5G

1*M.2 Key-B插槽，支持M.2 5G（3052/3042）模块或M.2 4G（3042）模块

凤凰端子

1*4Pin凤凰端子可选，可自定义线序

运行环境

工作温度

-10℃ ~ 60℃

存储温度

-20℃ ~ 70℃

相对湿度

5%-95%相对湿度，无冷凝

工作震动

0.5g rms/5-500HZ/random/operating

BIOS

支持上电开机，定时开机，远程开关机等

Watch Dog

看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统

Windows11、Windows 10、Linux等

主机尺寸

234mm（L）*200mm（W）*52mm（H）

散热系统

带散热孔，静音风扇散热

颜色

黑色

CPU 品牌

CPU规格

CPU型号

内核/线程

主频

睿频

CPU基础功耗（W）

最大睿频功耗（W）

MIPI接口带触摸

14代

Ultra 5

125U

十二核十四线程

1.3G

4.3G

15

57

135U

十二核十四线程

1.6G

4.4G

15

57

125H

十四核十八线程

1.2G

4.5G

28

115

135H

十四核十八线程

1.7G

4.6G

28

115

下载程序接口

14代

Ultra 7

155U

十二核十四线程

1.7G

4.8G

15

57

165U

十二核十四线程

1.7G

4.9G

15

57

155H

十六核二十二线程

1.4G

4.8G

28

115

165H

十六核二十二线程

1.4G

5.0G

28

115

英特尔® 酷睿™

14代

Ultra 9

185H

十六核二十二线程

2.3G

5.1G

45

115

CM580-75F

 Intel

Meteor Lake 14代U/H系列

LVDS、HDMI、MIPI

可选

有
