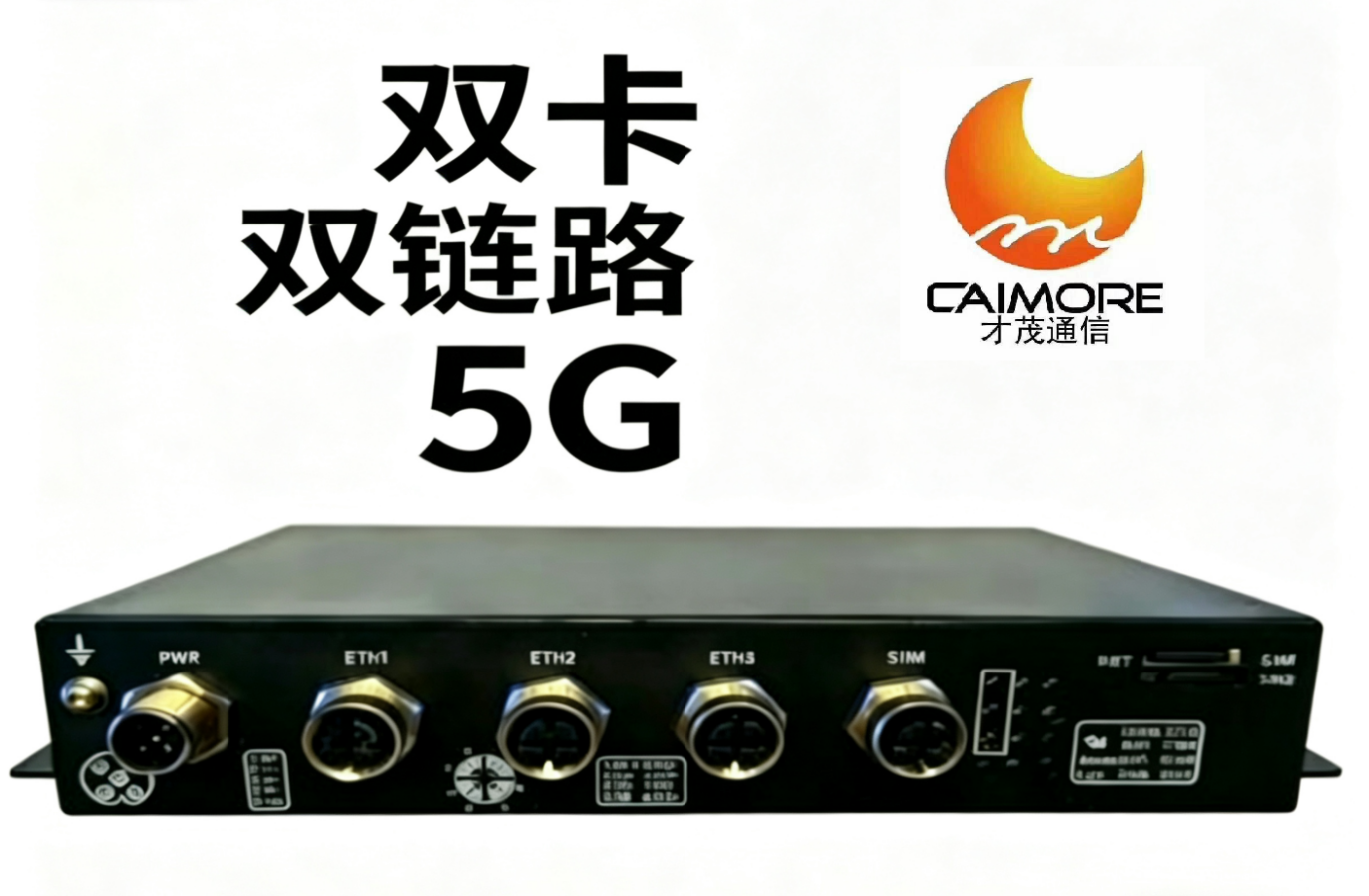

CM520-7系列车载以太网网关

CPU

双核起步       可扩展 4 核 A55 ，主频 2GHz

内存

512MB 起步      2GB ，可扩展 4GB

FLASH

128MB 起步    EMMC 8GB ，可扩展 16GB

WIFI（可选）

支持 2.4G/5.8G 双频，   WIFI6（可选）

网络支持

5G:  N1/N3/N5/N7/N8/N20/N28/N38/N40/N41/N71/N75/N76/N77/N78/N79

4G:  FDD-LTE：B1/B3/B5/B7/B8/B20/B28/B32/B71

TDD-LTE：B38/B40/B41/B42/B43/

3G: WCDMA:  B1/B2/B4/B5/B8

注：根据客户需求选择不同模块 ，可支持不同网络制式

系统时间

时间同步采用 NTP 技术，并内置有 RTC

产品接口

车载以太网接口

3 个 1000/100BASE-T1

普通标准以太网接口

1 个（1000/100BASE-TX）M12 航空接头的以太网接口

SIM 卡接口

2 个 nano-sim 卡座

Wi-Fi（可选）

IEEE  802.11b/g/n/ac/ax    IEEE  80211ax(wifi6) ，最高速率 1774Mbps       IEEE  80211ac(wifi5) ，最高速率 866Mbps

GPS/北斗（可选）

支持 GPS/北斗 精度 3-5M

天线接口

一 、（单模组版本：5G 天线, 4*N 母 ，GNSS 天线，1*N 母

双模组版本：5G 天线，8*QMA 母；Wi Fi 天线，2*QMA 母；）

二、（2 个四合一的 mini  fakra  5G/4G 天线接口，1 个四合一的 mini  fakra  WI-FI 天线接口 ，2 个 V2X 天线接口 1个 LTE Cat.1  天线接口）

电源接口

1 个，4PIN 航空接头，支持双路冗余电源输入：DC  9~48V

CAN 接口

1 到 2 路 CAN 接口，可扩展到 3 路 CAN 接口

USB 接口

可选

继电器

2 路继电器，最大输入电压 30VDC/250VAC ，最大电流 5A

DI

2 路光耦隔离的 DI(DI0 测试干节点，DI1 测试湿节点)逻辑 0 ：湿节点0～2VDC ，或干节点导通

逻辑 1 ：湿节点 9～30VDC ，或干节点断开

指示灯

9 个 (1 个 PWR 灯、1 个 SYS 灯、1 个 WIFI 灯、1 个 NET 灯、3 个信号强度灯、SIM1 灯、SIM2 灯)

供电特征

电源

外置电源适配器(12V  2A)

工作电压

宽电源输入 DC 9~48V

工作条件

工作温度

-35~+75℃ (-31~+167℉)

存储温度

-40~+85℃ (-40~+185℉)

工作湿度

5%~95% (无凝结)

物理特征

机箱

金属、铝材（可选）

设备安全性与可靠性

安全与可靠性

电源反相保护、过压保护、过流保护；以太网接口内置 1.5KV 电磁隔离保护；

硬件看门狗

内嵌硬件看门狗、设备故障自修复

防护等级

IP40

认证

符合 Rohs ，CE 、3C 认证

MTBF

≥100,000 小时

EMC

浪涌  IEC/EN 61000-4-5,Level 3

电快脉冲  IEC/EN 61000-4-4,Level 3

静电  IEC/EN 61000-4-2,Level 3

软件参数

网络功能

蜂窝网络

支持双模，可选双 5G 或者 5G+4G/Redcap 模块

5GLAN

支持 5GLAN

网桥模式

支持网桥模式，可将蜂窝网络拨号的 IP 直接给到下位机

WAN 协议

支持静态 IP、DHCP、PPPOE

IP 应用

支持 Ping、Trace 、DHCP  Server 、DHCP  Relay 、DHCP  Client 、DNS  relay 、DDNS、Telnet

Wi-Fi

支持 AP 和客户端模式（STA）

VLAN

支持 VLAN ，支持 Tagged 和 Untagged 模式打 VLAN  ID

多链路管理

支持链路检测、链路备份、可选双 5G、WAN 、Wi-Fi 自由组合备份

静态路由

支持添加静态路由

集群路由

支持策略路由，可实现数据分流

WLAN（可选）

协议标准

IEEE  802.11b/g/n/ac/ax  (可选)

速率

IEEE  80211ax(wifi6) ，最高速率 1774Mbps；IEEE  80211ac(wifi5) ，最高速率 866Mbps

安全特性

开放系统、共享密钥、WPA/WPA2 认证，WEP/TKIP/AES 加密

工作模式

AP、Client 工作模式

传输距离

150m(实际传输距离视环境而定)

防火墙&网络安全

防火墙

全状态包监测(SPI)、防范拒绝服务(Dos)攻击 过滤多播 Ping 数据包、

访问控制列表(ACL)  内容 URL 过滤、端口映射、虚拟 IP 映射、IP-MAC 绑定

VPN

支持 IPsec/OPENVPN/L2TP/PPTP/VXLAN/GRE /GRD TAP

NAT

支持 DMZ ，支持端口转发

地址过滤

支持 IP、域名、MAC 过滤，支持黑白名单的设置

应用程序

DTU

支持 TCP、UDP、MQTT、HTTP、HJ212-2017、NTRIP、MODBUS TCP、

MODBUS  RTU 、MODBUS  TCP 转 MODBUS  RTU 协议

数据采集

支持采集 MODBUS、西门子 S7 系列 PLC 数据转 JSON

状态信息上报&联动

支持通过 TCP、MQTT 查询或者主动上报设备状态信息，包括：拨号状态、运行状态、链路使用状态等

流量统计

支持整机流量和 IP 流量统计、支持超流限网功能

定时任务

支持定时重启，定时自定义任务

云设备管理平台

支持远程配置、远程升级、远程查看等

位置服务

支持基站定位，支持 GPS/北斗（可选），支持上报基站信息或者 GPS 信息

SNMP

支持 SNMP v1/v2/v3

系统设置

日志功能

支持本地系统日志、远程日志、串口输出日志，支持断电日志保存功能。

配置方式

支持 web、telnet 、ssh 和 console 配置方式、支持配置的导入和导出

系统升级

支持web 本地升级、云平台 FOTA 升级

系统时间设置

内置 RTC 时钟，支持 NTP 网络校时、手动设置时间和GPS 校时

维护工具

支持 PING ，路由跟踪

状态查询

系统状态，5G 拨号状态，网络连接状态，路由状态等

CM520-71FS

5G+2.4GWI FI +6GWIFI

高通平台模块

支持单 5G 全网通

支持

支持

CM520-72FS-GC

5G+2.4GWI FI +6GWIFI

国产平台模块

支持单 5G 全网通

支持

支持

CM520-73FS

4G+5G+2.4GWI FI +6GWIFI

高通平台模块

支持 4G+5G 双模块全网通

支持

支持

CM520-73FS-GC

4G+5G+2.4GWI FI +6GWIFI

国产平台模块

支持 4G+5G 双模块全网通

支持

支持

备注：还支持 1.8G 公专一体模块、双 5G 模块的配置 ，支持单模块单 SIM 卡 ，或者双模块 SIM 卡的配置
