CM510-71X DTU

网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

网络协议

网络协议

支持IP/ICMP/PPP、TCP/UDP 、TCP Server、DNS；

支持MQTT、Modbus RTU和Modbus TCP互转、Ntrip Client、Ntrip Server、HJ212-2005/2017
支持自定义TCP/UDP 通信协议，用户根据自身应用自定义基于TCP/UDP 的登录、心跳数据包；
支持4个中心

协议转换

支持Modbus RTU/TCP 协议转换

网络安全

分级管理

管理用户分级：管理员，维护员

认证安全

支持登录安全认证

可靠性

安全升级

支持专用升级机制，确保升级安全

链路在线检测

PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路，并支持断线自动重连，保证设备“永久在线”

内嵌看门狗

支持设备运行自检技术，支持设备运行故障自恢复

网络管理

按需拨号

支持长连接模式；短连接模式，本地数据激活，短信激活，电话激活， 定时激活/定时下线

配置方式

支持配置工具本地串口配置，RTool、SMS、才茂转发平台远程配置

配置备份

支持配置文件的导入和导出

升级方式

支持专用升级机制，利用本地串口或远程方式进行软件升级

日志功能

支持本地或远程查看输出日志，方便工程人员查看设备运行状态

开发平台

支持多种平台

（可选）

工业云平台

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台

才茂转发平台

集中管理，批量配置

串口

数据位：8位

停止位：1、1.5、2位

校验位：无校验、奇校验、偶校验

串口速率：300bps ~ 115200bps

流控位：无流控

1个RS232 DB9接口

使能脚

支持客户控制设备上下电

指示灯

可指示数据传输、在线情况

天线接口

标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要

UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护

电源接口

标准的3芯火车头电源插座

无线网络模块

工业级无线网络模块，性能稳定，低功耗，通过FCC认证、CE认证、CCC认证和RoHs认证，抗干扰强，传输稳定。

标准及频段

5G:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

LTE FDD:B1/B3/B8

LTE TDD:B38/B39/B40/B41

TD-SCDMA:B34/B39（CM510-71T不支持）

WCDMA:B1（CM510-71T不支持）

CDMA2000 1X/EVDO:B5（CM510-71T不支持）

GSM/GPRS/EDGE:B3/B8

发射功率

<24dBm

接收灵敏度

<-109dBm

操作系统

采用实时操作系统，实时性强，系统稳定

供电电压

宽电压设计，DC7V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护

标配电源

DC9V/1330mA

通信电流

通信时平均电流：60mA@+12VDC

待机电流

待机时平均电流：25mA@+12VDC

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域

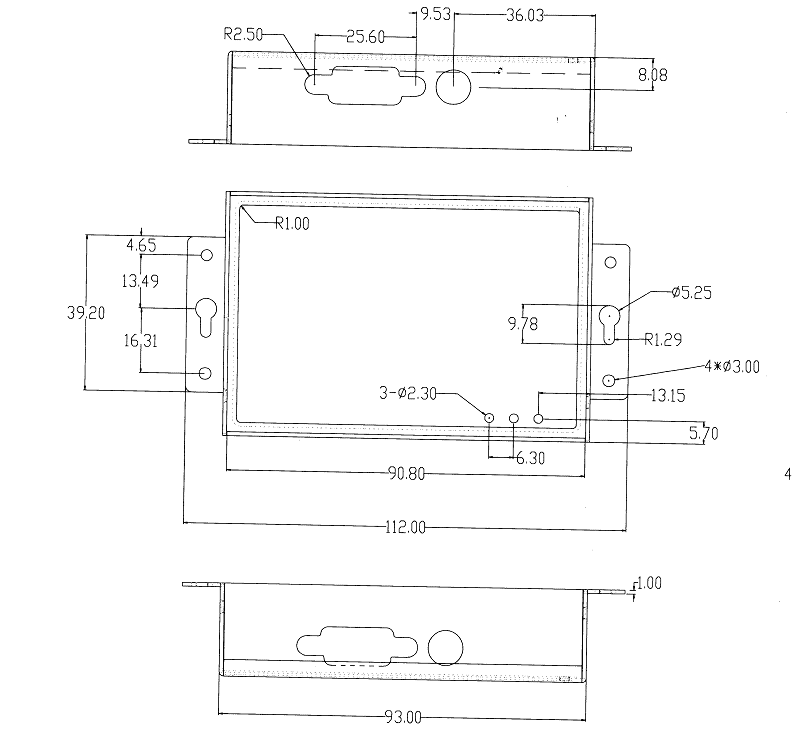

产品外形尺寸

93x61x24 mm（不包括天线及固定件，以实际型号为准）

产品包装尺寸

298x226x60mm （以实际型号为准）

重量

0.21kg

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32

静电

EN61000-4-2,level3

辐射电场

EN61000-4-3,level3

脉冲电场

EN61000-4-4,level3

浪涌

EN61000-4-5,level3

传导骚扰

EN61000-4-6,level3

工频磁场

EN61000-4-8,水平方向/垂直方向400A/m(level3)

工作温度

-30ºC ~+75ºC

储存温度

-45ºC ~+90ºC

相对湿度

95%(无凝结)

 产品认证

国家3C认证、EMC检测认证、摩尔高低温检测、环境可靠性测试报告

CM510-71F

DB9接口

2G/3G/4G

是

否

8k

CM510-71T

DB9接口

4G/GSM

是

否

8k

CM510-71FS-GC

DB9接口

2G/3G/4G/5G

是

否

8k
