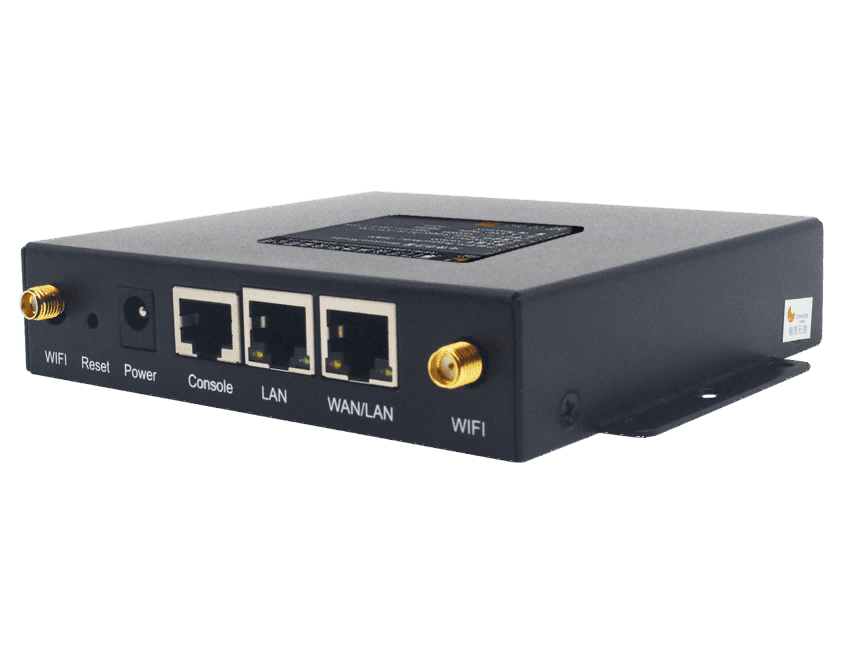

CM520-8CF 单模双卡工业级路由器

工业级CPU无线模块金属外壳车载WIFI

才茂CM520-8CF 单模双卡工业级路由器，是一款金属外壳设计，产品有两个以太网RJ45接口通信，以及 WIFI 无线局域网通信，支持7模全网通。支持局域网 WIFI 功能（802.11 a/b/g/n）和无线广域网 4G/3G功能，同时系统加载了广域网通信 VPN 隧道、WIFI 局域网传输的安全认证等安全功能，实现无线局域网和无线广域网的无缝连接，为用户提供高速、安全、可靠的移动宽带服务。

样机申请

产品特性
技术参数
产品尺寸
选型指南
应用方案
推荐产品
推荐案例
下载中心

产品特性

厦门才茂工业级4G/3G无线路由器 CM520-8CF，是一款金属外壳设计，拥有两个以太网RJ45接口通信以及WIFI无线局域网通信，外部采用4G/3G广域网络上网通信的工业级设计的无线网关。

设备支持局域网 WIFI 功能（802.11 a/b/g/n）和无线广域网 4G/3G功能，同时系统加载了广域网通信VPN隧道、WIFI局域网传输的安全认证等安全功能，实现无线局域网和无线广域网的无缝连接，为用户提供高速、安全、可靠的移动宽带服务。

设备采用高性能的工业级通信处理器，以嵌入式实时操作系统为软件支撑平台，系统集成了全系列从逻辑链路层到应用层通信协议，支持 VPN（包括 PPTP+L2TP+MPPE 和 IPSEC+GRE ） ,IPTABLE 防火墙，静态及动态路由，PPP client，,DHCP server 及 DHCP client，DDNS，防火墙，SNAT/DNAT，DMZ 主机,WEB 配置，支持 APN/VPDN，支持上电自动拨号，自动维护通信链路，保证链路永远在线，支持自动定时上线和下线功能,双 SIM 卡槽,支持 portal 认证功能(微信认证、短信认证、一键登录等认证方式)。

才茂路由器采用高速高集成芯片，芯片本身内嵌 WIFI 功能，相比于外接 WIFI 模块方案，可以降低功耗，增加产品的稳定性和一致性，整机性能更加优越。才茂路由器全部在 WIFI 前端加了信号PA放大功能，解决业内WIFI的穿墙能力差，传输距离小的问题。产品拥有维护系统稳定的专利技术，确保设备永远在线；产品整机采用金属外壳，抗干扰防辐射，硬件上采用工业级设计；整机产品通过国外的有：欧盟 CE认证，RoHS认证，E-mark认证，国内的有：摩尔实验室高低温测试认证，3C认证，工信部进网许可证，铁道部CRCC认证。通过电力 3000V 电击测试，所有无线模块都有通过CGD认证或者FCC认证或者CE认证；经过严格的设计、开发、生产以及15年海量的工控行业应用经验，产品性能稳定可靠。

本产品已广泛应用于中小企业上网，车载WIFI应用，金融ATM监控，金融交易，邮政交易，智能电网，智能交通，环保监测，消防监控，安防监控，水利监测，公共安全，广告发布，遥感勘测，工业控制，油田监测，煤矿监测，地震监测，气象监测，仪表监测，水表抄表，电表抄表，燃气抄表，热网监控，集中抄表，充电桩监测，自助快递柜，自助售卖机，自助垃圾回收等行业。

技术参数

项目	内容

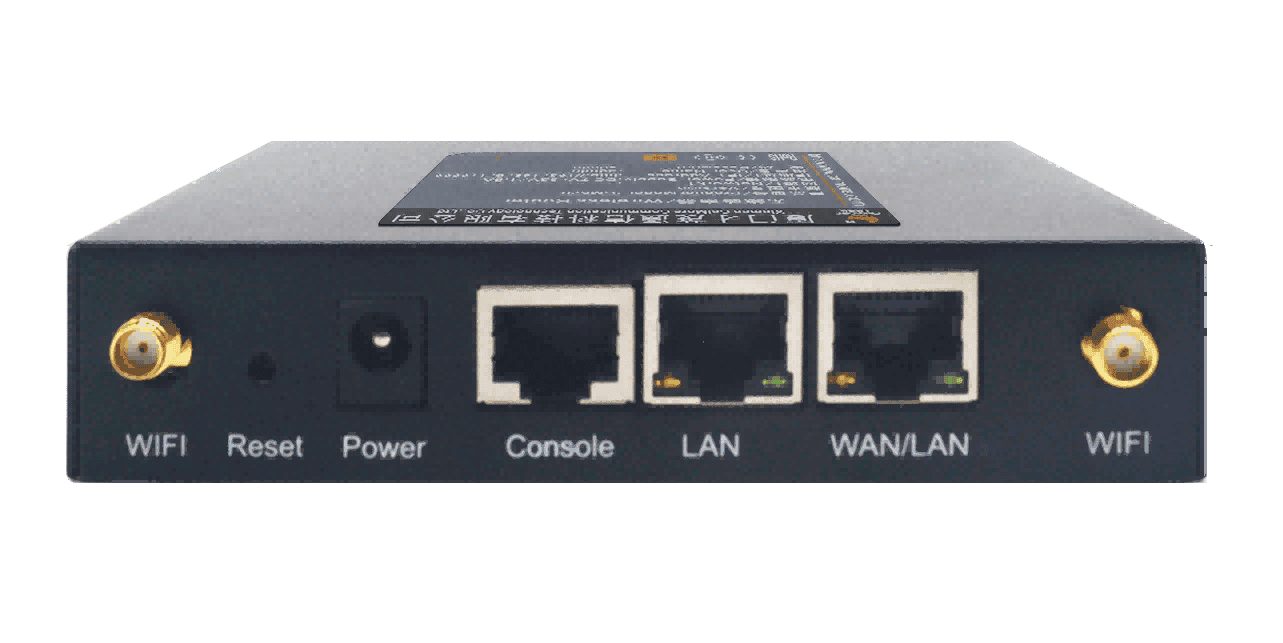

接口类型
以太网口	2个 10/100 Base-T 以太网口(Lan1)，Ethernet IEEE 802-3, 802-2；内置1.5KV电磁隔离保护
串口	数据位：7、8位停止位：1、2位校验位：无校验、奇校验、偶校验、SPACE及MARK校验串口速率：110bps ~ 230400bps 流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控
指示灯	电源POWER、在线ONLINE
天线接口	标准SMA阴头天线接口，特性阻抗50欧；公司可以选配 3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要
SIM卡接口	双卡槽，1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护
电源接口	标准的圆形电源插座
RESET按键	复位按键，恢复出厂设置
供电情况
供电电压	宽电压设计，DC 5V 到 DC32V 电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护
标配电源	DC9V/1.5A
通信电流	通信时平均电流：390mA@+9VDC; 登网瞬间峰值电流：1.0A@+9VDC
待机电流	待机平均电流：<56mA@+9VDC
物理特性
外壳	采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为 IP30；特别适合于环境恶劣的工业控制领域
产品外形尺寸	13010425mm（不包括天线及固定件）
重量	0.5kg
无线参数
无线模块	采用工业级无线模块
标准及频段（TDD频段）	LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz
标准及频段（FDD频段）	LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz
编码方案	LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM
通信带宽 ( TDD频段)	LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps
通信带宽（ FDD频段）	LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps
发射功率	LTE:23 dBm WCDMA/HSDPA:24dBm
接收灵敏度	<-109dBm
功能支持	支持数据、短信
WiFi参数
WIFI 模块	采用芯片内嵌 WIFI 模块，高集成，稳定性好
WIFI 标准	支持 802.11 a/b/g/n 标准，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可达 300Mbps
加密方式	支持 WAP 加密，内置 WAP 和 WAP 2.0，内置 802.11I 4.0TKIP、AES 和 CCMP 等硬件安全引擎
AP 方式	支持 AP 方式
传输距离	室外无阻拦，室外覆盖范围可达 150 米
其它参数
工作温度	-30 ºC ~+70ºC
扩展工作温度	-35 ºC~+75ºC
储存温度	-40~+85ºC
相对湿度	95%(无凝结)
