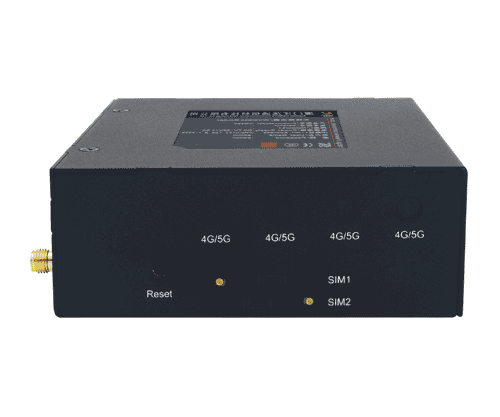

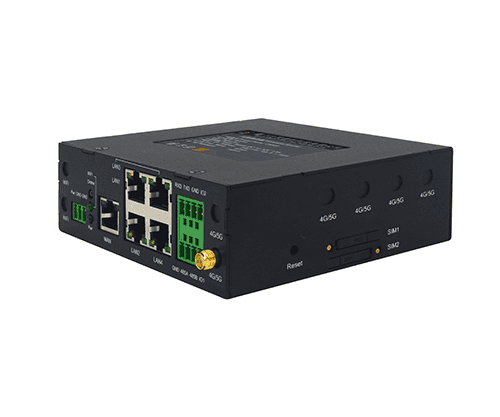

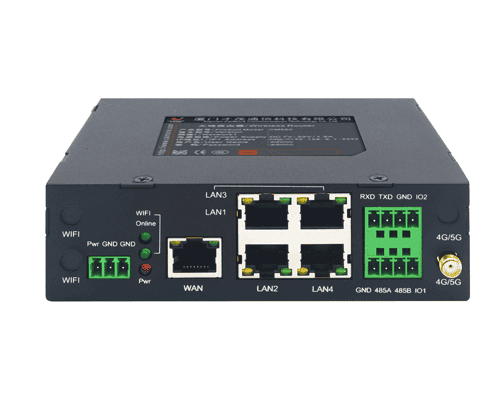

CM520-52系列五口 4G/5G工业路由器

工业级CPU无线模块强化电路板工业级元器件
才茂CM520-52系列五口 4G/5G工业路由器,是一款带五个以太网 RJ45 接口、支持 2.4GWiFi(选配功能), 采用 3G/4G/5G 广域网络上网通信的工业级设计无线网关。采用高速高集成芯片,芯片本身内嵌 WIFI 功能,相比于外接 WIFI 模块方案,可以降低功耗,增加产品的稳定性和一致性,整机性能更加优越。才茂路由器全部在 WIFI 前端加了信号 PA 放大功能,解决业内WIFI 的穿墙能力差,传输距离小的问题。
样机申请

产品特性

CM520-52系列五口 4G/5G工业路由器

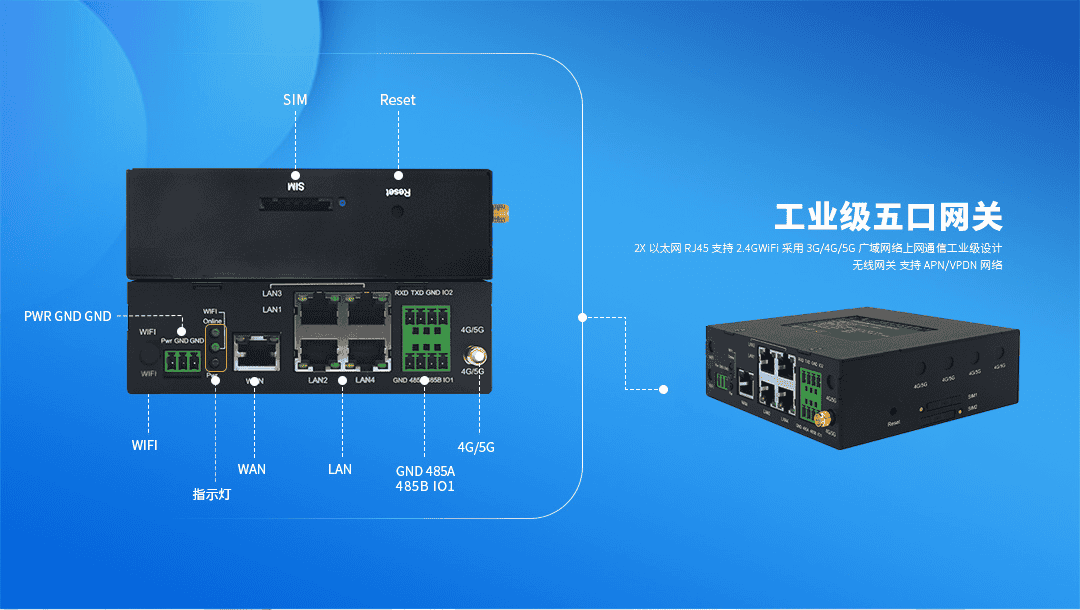

快速部署 五口网应用面广泛丰富接口经济型


CM520-52系列五口 4G/5G工业路由器


智能防护

三层系统保护(软件保护+CPU内置看门狗WDT保护


CM520-52系列五口 4G/5G工业路由器

工业硬件及时交互

高性能处理器及时响应,稳定,可靠,安全享受急速5g


CM520-52系列五口 4G/5G工业路由器


掉线重连

支持上电自动拨号,自动维护通信链路,保证链路永远在线等功能


CM520-52系列五口 4G/5G工业路由器


可靠稳定

才茂CM520-57采用工业级器件材料,耐高低温(-35°C至75°C)防潮防雷抗电磁干扰,为通讯而生


CM520-52系列五口 4G/5G工业路由器




技术参数

软件规格:





网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

网络协议

IP应用

Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP

IP路由

静态路由、动态路由

网络安全

防火墙

全状态包检测(SPI)、防范拒绝服务(DoS)攻击

过滤多播/Ping数据包、访问控制列表(ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

多级用户

用户分级管理

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

IPSec VPN、OPENVPN、CA(可自动申请)

可靠性

备份功能

VRRP,接口备份,双SIM卡备份(可选)

链路在线检测

发送心跳包检测,断线自动连接

内嵌看门狗

设备运行自检技术,设备运行故障自修复

WLAN(可选)

配置方式

本地或远程HTTPS、Telent、SSH方式

升级方式

本地或远程日志输出、日志掉电保存

短信功能(可选)

状态查询、配置、重启

按需拨号

数据激活、短信激活、定时上下线

网管功能

SNMP

开发平台

支持多种平台

(可选)

Python开发,实现客户定制开发

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台


集中管理,批量配置

工业协议

支持多种工业协议

(可选)

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

硬件规格:





以太网口

五个10/100M Base-T 以太网口,Ethernet IEEE 802-3,802-2;

内置 1.5KV 电磁隔离保护

WAN 口

1路Wan口,可以设置切换为Lan口,支持多种有线宽带联网方式;

LAN口

4路LAN口,内置1.5KV电磁隔离保护

端子串口

1路 RS232 串口(可以选配为RS485功能,采购时需加以说明)

数据位:7、8 位

停止位:1、2 位

校验位:无校验、奇校验、偶校验

串口速率:300bps ~ 4000000bps

流控位:无流控、硬流控或软流控

3G/4G/5G

天线接口

标准 SMA 阴头天线接口,特性阻抗 50 欧;可选配

3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

定位(可选)

可选配GPS和北斗定位

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口(大卡尺寸),内置 15KV ESD 保护

电源接口

3pin端子电源插座

指示灯

POWER、ONLINE、WIFI指示灯

RESET 按键

复位按键,恢复出厂设置

无线参数





无线模块

采用工业级无线模块

标准及频段

SA/NSA频段)

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

TDD频段)

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

FDD频段)

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

5GSA/NSA)

5G NR: DL 3.4Gbps, UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

FDD频段)

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

硬件系统





CPU

工业级高性能嵌入式处理 CPU,主频 650MHz

MMU

CPU带MMU内存管理单元,可以防止内存溢出导致系统的异常

FLASH

16MB有足够大的内存来存放程序和数据(可扩展)

 SDRAM

128MB有足够大的缓存来提高系统运算速度(可扩展)

供电情况





供电电压

宽电压设计,DC 6V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

标配电源

DC9V/1.33A

通信电流

通信时平均电流:430mA@+9VDC;

登网瞬间峰值电流:1.0A@+9VDC

待机电流

待机平均电流:<200mA@+9VDC

温度参数





工作温度

-35 ºC ~+75ºC

扩展工温度

-40 ºC~+80ºC

储存温度

-40~+85ºC

相对湿度

95%(无凝结)

EMC指标





静电

EN61000-4-2,level3

辐射电场

EN61000-4-3,level3

脉冲电场

EN61000-4-4,level3

浪涌

EN61000-4-5,level3

传导骚扰

EN61000-4-6,level3

工频磁场

EN61000-4-8,水平方向/垂直方向400A/m(level3)

物理特性





外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP30;特别适合于环境恶劣的工业控制领域

产品外形尺寸

125*103.2*38mm(不包括天线及固定件)其他产品尺寸参照附录

产品包装尺寸

350*215*88mm

重量

0.44kg

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32

产品认证





国内认证

工信部进网许可证、3C、EMC、铁道部CRCC认证、摩尔高低温检测

国外认证

CE、FCC、E-mark、ROHS认证


产品尺寸

CM520-52系列五口 4G/5G工业路由器产品尺寸图(单位:mm)

CM520-57 五口5G工业路由器 尺寸图

CM520-57 五口5G工业路由器 配件图

选型指南

产品型号

接口类型

支持网络

支持RS232

支持RS485

SIM卡

CM520-52F

网口、端子

2G/3G/4G

可选配

4G模块单卡

CM520-52FS

网口、端子

2G/3G/4G/5G

可选配

  单5G模块单卡

CM520-52FB

网口、端子

2G/3G/4G

可选配

4G模块双卡

CM520-52FBS

网口、端子

2G/3G/4G/5G

可选配

5G模块双卡



应用方案

CM520-52系列五口 4G/5G工业路由器应用方案

CM520-57 五口5G工业路由器 应用方案

CM520-57 五口5G工业路由器 应用方案

CM520-57 五口5G工业路由器 应用方案
