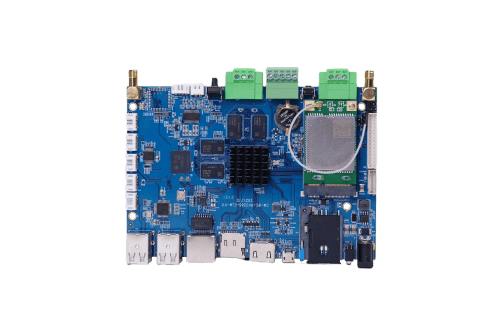

CM580-59F 嵌入式工控机

采用RockchipRK3399CPUARM处理器
才茂工控设备CM580-59F嵌入式工控机，采用Rockchip RK3399系列CPU，ARM架构的处理器结合Android 操作系统，提供一个十分宽泛、自由的App运行环境，提供极佳的运算和图形性能，尤其适合条件苛刻或要求较高的工业场合及公共空间应用。
样机申请

产品特性

CM580-59F 工控一体机

多线程处理协同双核

基于Big.Little 架构，即具有独立的NEON协同处理器的双核

Cortex-A72及四核Cortex-A53组合架构

CM580-59F 工控一体机

四核集显 流畅显示


GPU 采用四核 ARM 新一代高端图像处理器Mali-T860，集成更多带宽压缩技术：如智能迭加、ASTC、本地像素存储等，还支持更多的图形和计算接口；

CM580-59F 工控一体机

支持 4K VP9 and 4K 10bits H265/H264视频解码，高达 60fps


CM580-59F 工控一体机


优异的 I/O 扩展能力：UART，LVDS，音频，USB，TYPE-C，四口千兆以太网，TF卡， 扩展 PCIE 硬盘，GPIO，I2C，SPI，I2S，HDMI，MIPI


CM580-59F 工控一体机




技术参数

性能参数表



类   型

参  数  说  明

CPU

RK3399 双Cortex-A72+四Cortex-A53 大小核CPU结构主频最高可达2GHz

内存

DDR3默认4GB（可扩展）

存储器

板载eMMC，默认16GB，支持8/16/32GB可选



功能接口表：

类   型

接  口  说  明

LED

1路设备电源灯，1路系统运行状态灯，1路4G网络指示灯

KEY

1路“恢复出厂”按键，1路“回退”按键

输入电压范围

DC 9V~28V宽压设计，内置电源反向保护和过压过流保护，标配电源12V/3A

待机电流

9V/330mA，12V/250mA，24V/125mA

最大工作电流

9V/660mA，12V/500mA，24V/250mA

Audio

1路3.5mm耳机及Mic共用接口，1路4Ω 1W外置喇叭接口

串口

1路调试串口，4路RS232，1路RS485

USB

4路标准USB 2.0，1路TYPE-C

SIM

2路标准的推杆式SIM卡插槽,支持双卡单待功能

定位

内置1路GPS/BD双模定位模块

RJ45

1路10M/100M/1000Mbps以太网

3G/4G

Mini PCIE 接口，模块可选

WiFi&蓝牙

1路板载双频5G/2.4G WiFi，带热点功能，802.11 b/g/n，BT4.0

TF卡

支持8G/16G/32G/64G/128G存储扩展功能

尺寸

188.4mm（长）*131.4mm（宽）*35mm（高）



类   型

接  口  说  明

HDIM接口

1路HDMI，支持1080P@60Hz,4K*2K@60Hz输出

LVDS

1路双LVDS，输出1080P视频，可直接驱动50/60Hz液晶屏

图像引擎

支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11支持4K VP9 and 4K 10bits H265/H264 视频解码，高达60fps 1080P 多格式视频解码 (VC-1, MPEG-1/2/4, VP8) 1080P 视频编码，支持H.264，VP8格式

实时时钟

板载RTC电池，支持定时开关机

看门狗

支持软件看门狗，系统异常，自动重启



温度参数

项目

内容

工作温度

-20 ºC ~+70ºC

储存温度

-40 ºC ~+80ºC

相对湿度

95%(无凝露)




产品尺寸

CM580-59F 工控一体机 尺寸图


选型指南

大类型号

CM580-59F

4G全网通

工控机

LVDS、HDMI(屏幕接口）、GPIO接口、232接口、485接口、RJ45、恢复出厂设置键、返回键、USB

200mm*127mm*42.2mm
