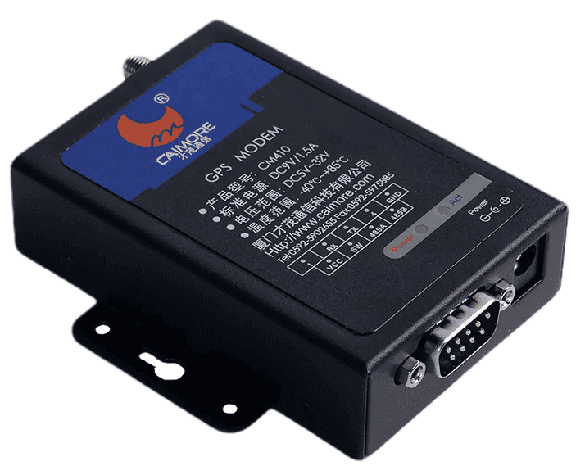

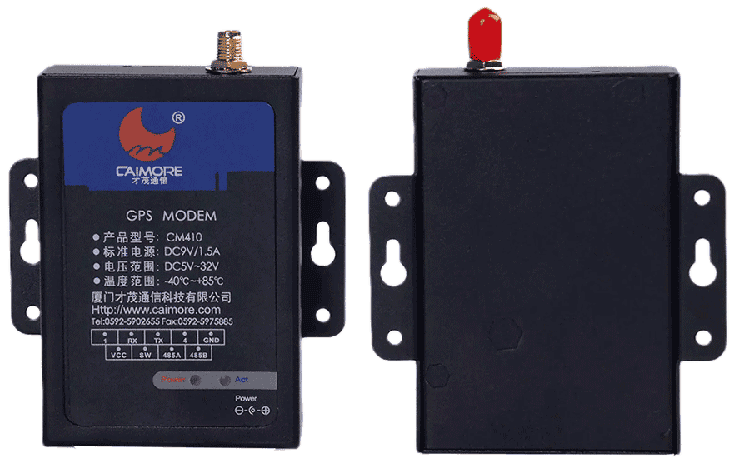

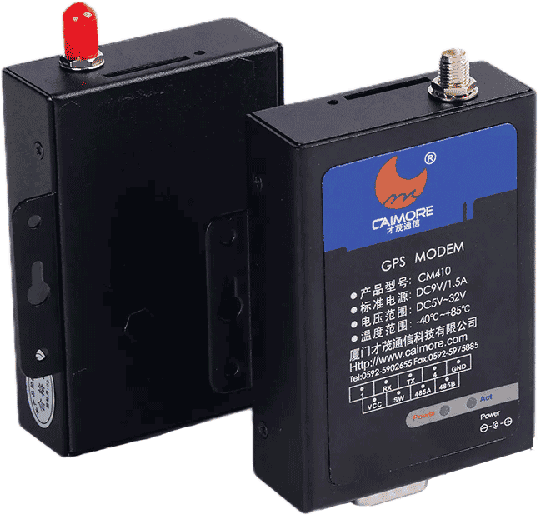

CM410 GPS/北斗 MODEM

产品型号

支持网络

简称

端子型态(接口)

尺寸

CM410

2G

GPRS MODEM

RS232

81*55*20 mm

串口RS232

DB9,支持 1 路 RS232 串口或 1 路 RS485 接口（可支持 RS422/TTL）

数据位：7、8 位

停止位：0、1 位

校验位：无校验、奇校验、偶校验

串口速率：4800bps ~ 115200bps。默认速率：9600bps

流控位：无流控

指示灯

具有电源POWER、通信ACT及在线指示灯Online

天线接口

标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要

UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护

语音接口

标准的耳机麦克风接口（需要软件配合才能使用）

电源接口

标准的 3 芯火车头电源插座

无线模块

采用工业级无线模块

接收机类型

接收全球定位系统， 48 个频道， L1 的频率， 1575.42 兆赫芯片速度，

C / A 码 1.023 兆赫芯片速度；

支持 SBAS:WAAS,EGNOS,MSAS�,兼容 GALILEO

定位精确度

定位：2.5m CEP SBAS:2.0m CEP

速度精度

速度精度 < 0.01 米/秒（高速）<0.01° (heading)，（ 50 % @ 30 米/

秒）

捕捉时间

冷启动：27S；辅助启动:<3 秒；热启动：1 秒

导航数据更

新速率

1Hz

灵敏度

跟踪：-162dBm;冷启动：-147dBm;热启动：-156dBm

运行限制

速度：500m/s 高度：50000m

供电电压

宽电压设计，DC 7V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护

标配电源

DC9V/1.5A

通信电流

通信时平均电流：30mA@+9VDC;

待机电流

待机平均电流：<6mA@+9VDC

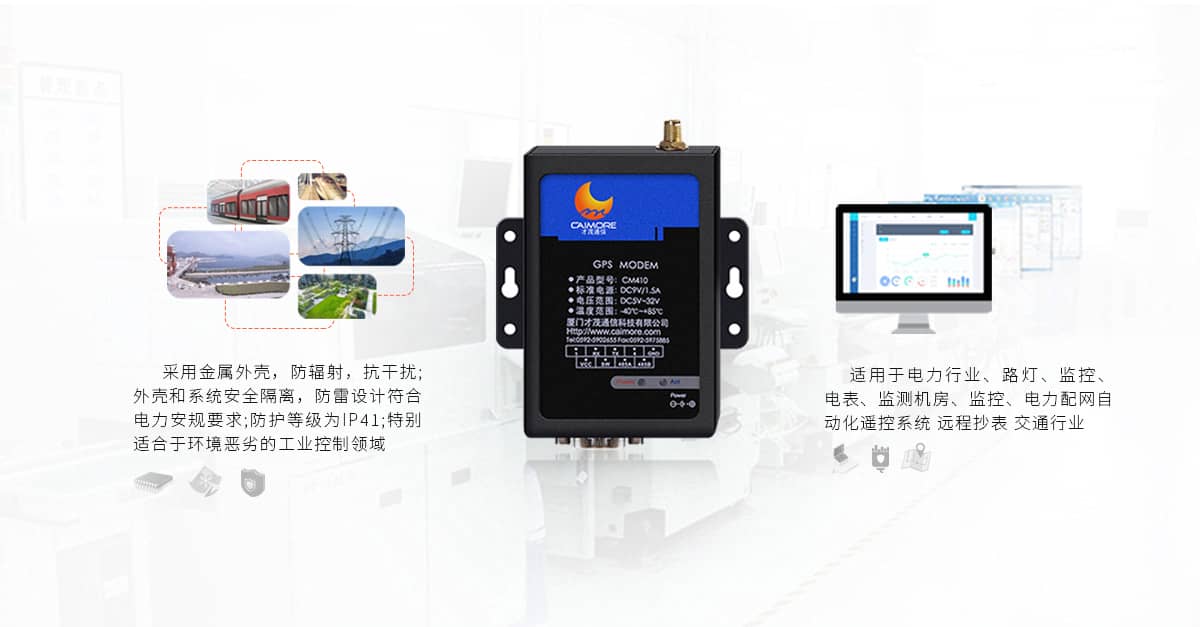

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设

计；符合电力安规要求；防护等级为 IP41；特别适合于环境恶劣

的工业控制领域

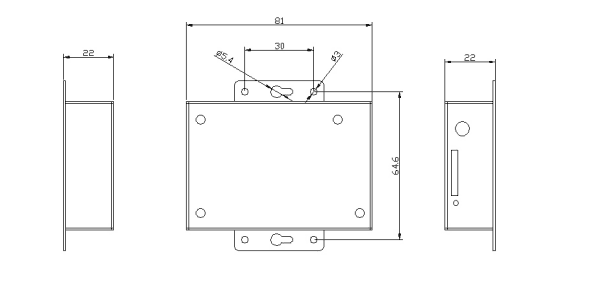

产品外形尺寸

81*55*20 mm(不包括天线和安装件)

产品包装尺寸

298x226x60mm

重量

0.41kg

工作温度

-25 ºC ~+70ºC

储存温度

-40 ºC ~+85ºC

相对湿度

95%(无凝结)

频段

支持UMTS/HSDPA/WCDMA 850/1900/2100MHz
双频EGSM 850/900/1800/1900MHz
支持GPRS/EDGE CLASS 12

理论宽带

HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps
WCDMA模式：Downlink/Uplink up to 384Kbps

发射功率

 <24dBm

接收灵敏度

<-109dBm
