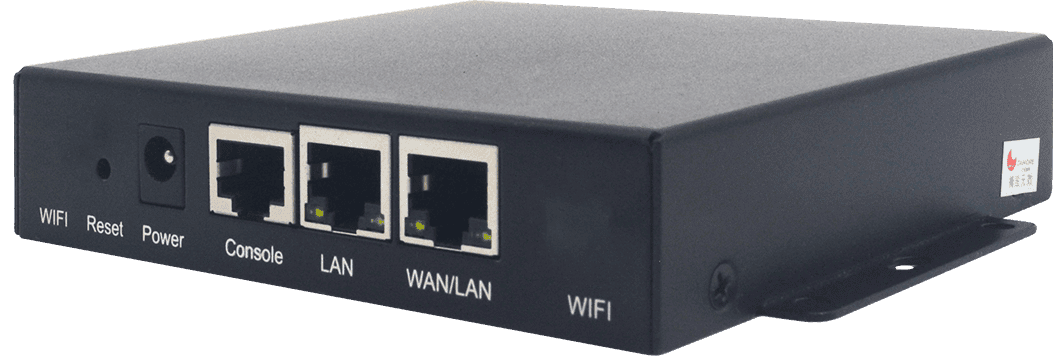

CM520-8BX 单模双卡工业级路由器

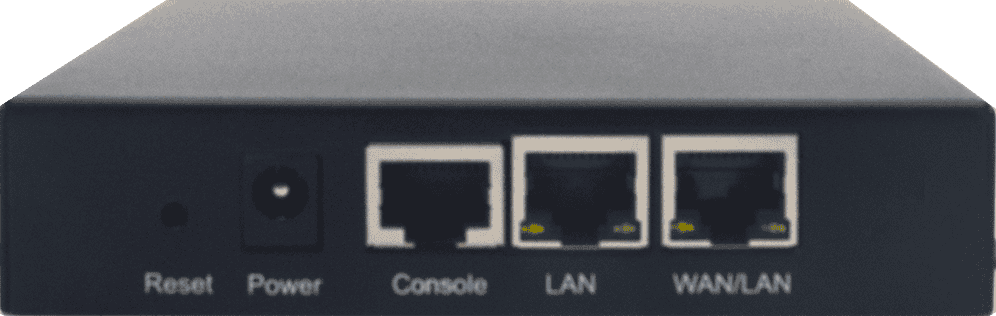

接口类型

以太网口

2个 10/100 Base-T 以太网口(Lan1)，Ethernet IEEE 802-3, 802-2；内置1.5KV电磁隔离保护

串口

数据位：7、8位 停止位：1、2位 校验位：无校验、奇校验、偶校验、SPACE及MARK校验 串口速率：110bps ~ 230400bps 流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控

指示灯

电源POWER、在线ONLINE

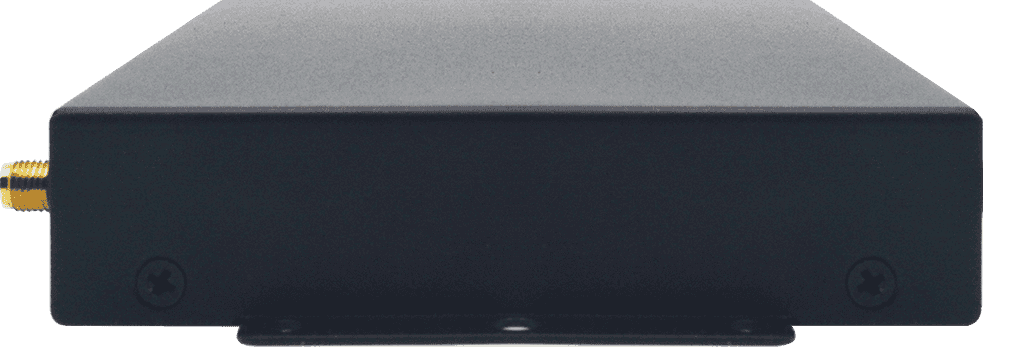

天线接口

标准SMA阴头天线接口，特性阻抗50欧；公司可以选配 3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要

SIM卡接口

双卡槽，1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保 护

电源接口

标准的圆形电源插座

RESET按键

复位按键，恢复出厂设置

供电情况

供电电压

宽电压设计，DC 5V 到 DC32V 电源都可以直接给设备供电；同时内 置电源反向保护和过压过流保护

标配电源

DC9V/1.5A

通信电流

通信时平均电流：390mA@+9VDC; 登网瞬间峰值电流：1.0A@+9VDC

待机电流

待机平均电流：<56mA@+9VDC

物理特性

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设 计；符合电力安规要求；防护等级为 IP30；特别适合于环境恶劣 的工业控制领域

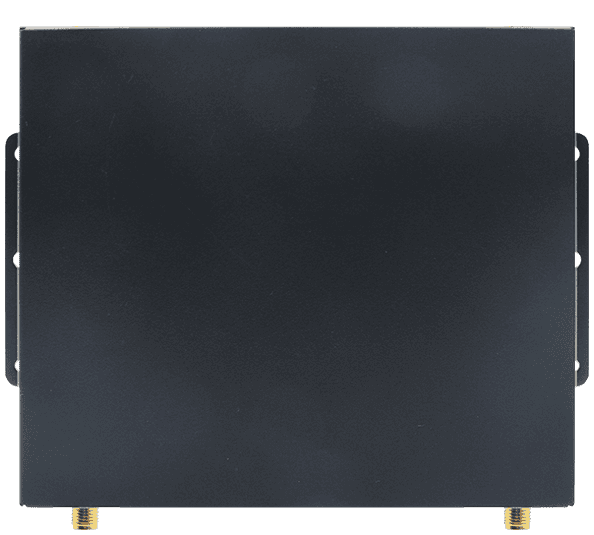

产品外形尺寸

130*104*25mm（不包括天线及固定件）

重量

0.5kg

无线参数

无线模块

采用工业级无线模块

标准及频段

 （TDD频段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

（FDD频段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

 ( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

（ FDD频 段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、短信

WiFi参数

WIFI 模块

采用芯片内嵌 WIFI 模块，高集成，稳定性好

WIFI 标准

支持 802.11 a/b/g/n 标准，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可达 300Mbps

加密方式

支持 WAP 加密，内置 WAP 和 WAP 2.0，内置 802.11I 4.0TKIP、AES 和 CCMP 等硬件安全引擎

AP 方式

支持 AP 方式

传输距离

室外无阻拦，室外覆盖范围可达 150 米

其它参数

工作温度

-30 ºC ~+70ºC

扩展工作温度

-35 ºC~+75ºC

储存温度

-40~+85ºC

相对湿度

95%(无凝结)

单模双卡

7模全网通

是

FLASH 16MB SDRAM 128MB
