才茂智能化配电网线路故障指示器定位系统方案
时间:2022-06-02 来源:▋引言
随着电网一、二次设备的大批量架设,电力设备的监控面临更大的挑战,电网公司、运维部门对线路数据的监测需求也随之不断攀升。电力运行数据主要包括电流、电压、电度、功率等参数,对这些参数的监控可实时获取到线路的运行状态,从而第一时间判断线路故障的发生,为电网安全管理工作提供有力支撑。同时,在电力线路发生故障或解除故障时,及时对控制器内的设备进行开关控制可缩短因线路故障导致的设备运行停滞时间,降低因长时间停电带来的经济损失,确保各地供电企业的经济效益与生产效率。
▋行业需求
智能配电网作为智能电网建设的重要环节,在配电线路发生相间短路或接地等故障时,如何快速、准确地定位并隔离故障区段是发展智能配电网的核心。现在面临的问题和情况:(1)恶劣环境中,线路故障定位准确度低;(2)传统人工巡线方式效率低;(3)电网监测需实现故障的快速定位,减少故障巡查和故障处理时间。
▋系统组成
智能化配电网线路故障指示器定位系统由外施信号源、采集单元、汇集单元和主站系统组成。
(1)外施信号源:通过在变电站接地变中性点或母线/出线上安装信号源,在配电线路发生接地故障时,信号源自动短时投入动态阻性负载,在变电站和故障点之间产生特殊的电流信号,并通过对电阻的编码控制,产生叠加在负载电流上的编码信号电流,安装在变电站出线和线路分支点处安装的故障指示器检测到这个电流信号后给出指示信息,从而实现快速定位故障点。
(2)采集单元:故障指示器是整个系统架构的基础,用来采集各安装点的实时数据。
(3)汇集单元:当采集单元检测到线路中有故障后,触发闪光报警指示,同时将故障信息通过433MHz无线传输到汇集单元,由汇集单元通过4G/3G/2G运营商网络上传至主站系统。
(4)主站系统:主站接收到故障信息后,结合GIS系统,迅速给出故障具体地理位置和故障类型的报警信息,帮助运维人员迅速定位故障区段,排除故障。
现场安装如图所示:
▋方案应用价值

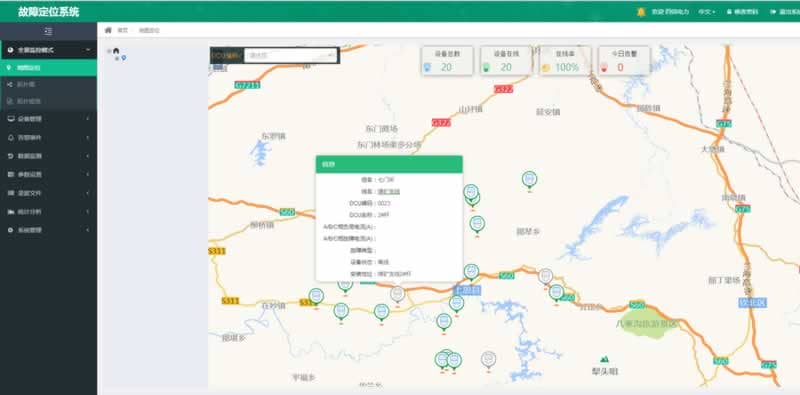

(1)GIS地图线路直观显示告警信息,便于实时监测电力线路运行状况。
(2)拓扑图线路告警提示,帮助快速定位故障区段。
(3)平台可快速统计线路告警信息,统计列表方便查询历史记录。
(4)实时短信提醒故障信息,增加移动端提示渠道确保信息传达不再滞后。
