基于4G工业路由器无人店及零售新终端方案

一、市场分析
    随着移动支付的普及，让消费者自助下单的“无服务员”模式，受到不少零售商家的青睐。从目前的全球趋势来看，“无人商店”的探索已经四面开花，代表如Takego、Amazon Go、缤果盒子等，这是强调以消费者体验为中心的新零售业态的一种具体体现，也是对零售的三个核心本质“消费者 、场景、商品”中的“场景”核心进行一场深刻演变，并对其中各个元素如支付、环境、等待、距离等进行重构、整合和优化，最终的目的是提升消费者体验，精准服务消费者。

     4G工业路由器通过串口或以太网口将无人店链接到以太网，通过互联网平台对无人店进行智能化管理。4G工业路由器设置了无人店联网解决方案，通过专用VPN无线网络，实现无人店和监控中心的数据双向通信，实现无人店故障查询工作自动化、补货及时化、管理简约化。     针对当前需求状况提出连锁店的远程无线监控方案，使用无线联网的方式对各分店进行数据和视频监控的联网，实现统一监控管理。

系统简介：

    连锁店的联网主要是POS机、自动售卖机等的数据联网以及远程的视频监控。

    前端设备：主要由POS机、自动售卖机、摄像头、烟雾报警器等设备组成。

    传输设备：主要使用厦门才茂的CM520系统路由器。

    传输网络：主要是是使用运营商的4G无线网络。

    监控端：主要是本地的视频监控和远程总店的数据联网和视频监控。

    整个系统由caimore的cm520无线路由器，走运营商的4G/4G网络来实现分店与总店的网络连接，销售数据联网及远程视频监控。

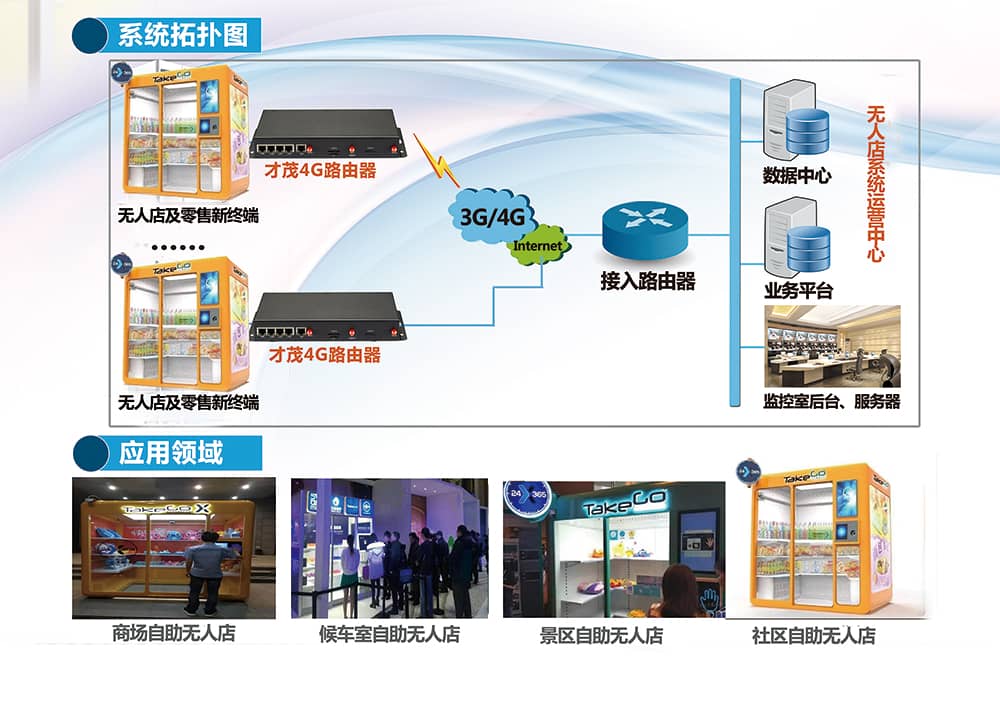

示意图如下：

二、系统描述

      售货信息、故障报警等通过4G路由器信息传送到监控中心， 4G路由器收到监控中心下发的命令并控制无人店实现各种指令。如：货道缺货补货、价格调整、停止售货等。监控中心通过运营商专网与公共网络连接，并向无人店上的工业路由器下发控制信息，同时接收无人店上报的数据及其他信息，并采集数据进行管理，提供查询、统计、报表等功能。

监控中心实现以下功能：

1、 能够给无人店的工业路由器下发组态信息、控制命令、能够校准工业路由器的时钟；

2、 无人店的工业路由器发送来的数据采集上来后自动存入数据库，数据库具备移动的安全措施；

3、 处理自动收集工业路由器上的报警信息，报警信息包括各种故障、缺货、调价等信息；

4、 数据遥测功能：定时巡测、手动巡测、随机抽测、分组召测；

5、 遥控功能：控制售货机自动开关、调整售价等；

6、 进销存系统功能：具有常规进销存管理信息系统功能；

7、 结合进销存功能，进行数据挖掘，并作出补货、检修、机器放置等相应策略。

三、系统结构

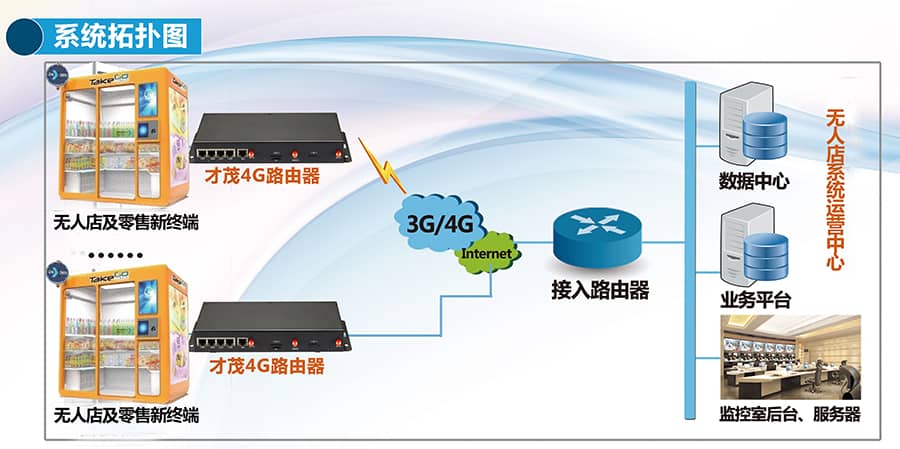

1、系统组网拓扑图

   工业级4G路由器产品，可根据现场情况选择2.5G/4G/有线的方式接入到物联网平台，建立VPN通道，接入无人店系统监控中心。监控中心运行网管平台和业务平台实现对现场的网络接入终端盒无人店终端远程管理。

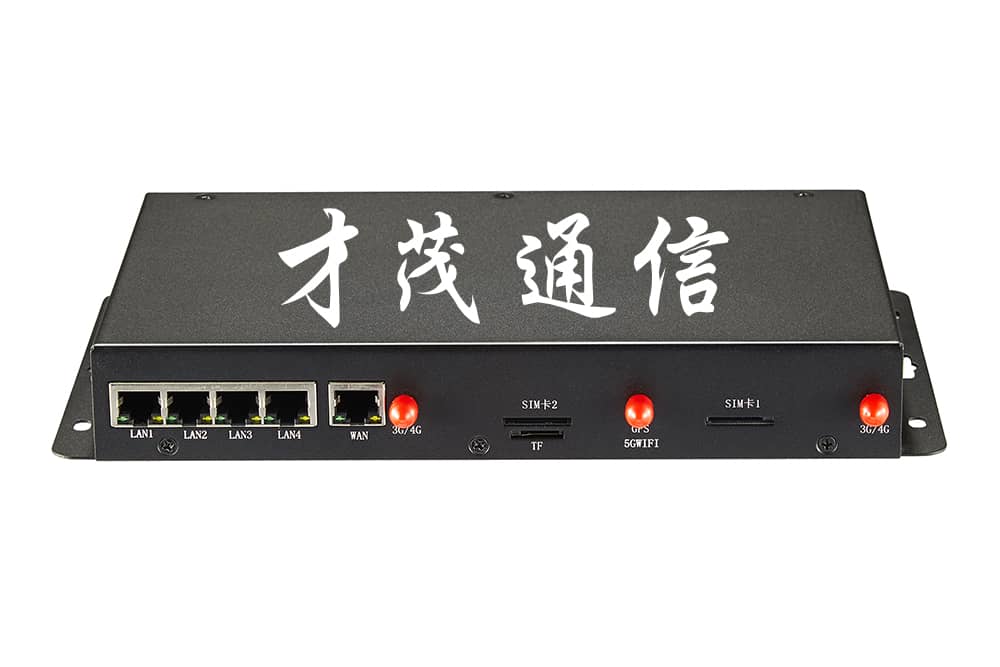

功能特点：

◆  支持4个10/100M以太网络接口（RJ45），自适应10M/100M网口，可实现多路网口同时上网；

◆  支持动态域名解析（DDNS），及DNS代理；

◆  支持端口映射，实现了外网进入内网的映射；

◆  内置工业级EVDO无线模块,向下兼容CDMA网络；

◆  企业级VPN隧道技术，采用IPSEC和PPTP VPN技术，有效地保证了数据传输安全；

◆  强大的防火墙技术，保证了数据的传输安全；

◆  支持IP与MAC地址绑定、虚拟主机、内容过滤等功能；

◆  支持VLAN划分功能，有效地管理和控制局域网

◆  支持配置参数导出备份和导入保存；

◆  支持本地日志查阅，以及支持远程日志服务器，从而对路由器进行状态监测；

◆  支持时间服务器对时，保证与各国时间同步；

◆  支持流量控制，实现下位机各IP的流量管控；

◆  支持定时上下线，方便用户节省流量；

◆  采用工业级设计标准，超强的防潮、防雷、防电磁干扰能力；

◆  支持TCP/IP、UDP、TELNET、FTP、HTTP等标准网络协议；

◆  支持DHCP Server，省去用户手动配置的烦恼；

◆  支持VPDN专网卡接入，实现专网安全传输；

◆  支持网络地址转换、NAT穿透功能，增强了设备的网络兼容性；

◆  实时动态刷新，智能的WDM看门狗功能，使产品永远在线，有效解决了无线网络的“假连接”现象。

可扩展功能

◆  支持双模双卡、还可混合双模使用，如：WCDMA+EVDO双网络双卡同时上网；

◆  支持单模双卡，实现SIM卡自动或优先切换；

◆  支持有线WAN，可实现有线+无线双通道备份；

◆  支持WiFi（IEEE802.11b/g，n可扩展）功能；

◆  支持GPS导航功能，导航数据支持本地传输或传送至远端服务器；

◆  支持1500mAH/DC8.4V大容量电池备份；

◆  支持串口透明传输,支持RS-232/RS-485/TTL；

◆  可增加网络视频及双向语音通信功能。

技术参数

网络参数：

网络：EVDO REV.A/CDMA2000 1X标准

频点：800/1900MHz双频

发射功率：﹤23 dBm

接收灵敏度：﹤-105.5 dBm

带宽：3.1Mbps(下载)，1.8Mbps(上传)

(450MHz特殊频点可扩展选择）

电源参数：

输入电压：DC5~25V

标配电源：DC12V/2A

通信电流: 350mA/12V (平均值)

SIM卡电压:3V/1.8V

接口类型：

LAN口：4个10/100M自适应以太网口（RJ45接口）；

天线接口：标准的SMA母头天线接口，50欧姆阻抗；

SIM接口：1个标准的抽屉式SIM卡接口，支持SIM/UIM卡；

电源输入：标准的3芯火车头电源插座，外负内正，外径：5.5mm，内径：2.5mm；

串口：1个标准的RS-232/RS-485/TTL电平（DB9接口）；

配置接口：WEB，可通IE浏览器配置参数。

体积重量：

不含安装孔及接口：182*110*31mm

含安装孔及接口：204*120*34mm

重量：800g

环境参数：

工作温度：-30℃～70℃

存储温度：-40℃～80℃

相对湿度：≤95%

磁兼容性能：

静电放电抗干扰度试验等级：3级

射频电磁场辐射：3级

抗干扰度试验等级：3级

五、总结

基于4G无线网络的无人店无线远程监控设备实现了对无人店运行状态的实时监控和管理，不仅可以提高管理效率节约人工成本，智能化程度高可以极大的提高无人店的服务能力，提高企业品牌的市场竞争能力。充分利用网络经济创造更大的经济效益
