基于3G/4G无线视频监控终端公共自行车租赁解决方案

时间:2016-01-19 来源:本站原创

背景介绍



国内公共自行车发展趋势

近年来公共自行车租赁服务成为了国内许多城市缓解交通拥堵解决公交出行“最后一公里”的首选方案。自杭州200851日杭州市公共自行车租赁系统启动并于当年9月份正式运营获得成功后,杭州市成为国内首个将公共自行车纳入城市公共交通系统的城市。随后,武汉、上海、广州等多个城市的公共自行车项目迅速得到发展。截止2013年,公共自行车系统已遍布北京、上海、天津、重庆等四大直辖市及浙江、江苏、山东、安徽、湖南、香港、西藏等三十个省市。毫无疑问,公共自行车正逐渐成为我国公共交通体系中不可或缺的一环。


项目需求分析

自行车租赁系统介绍

自公共自行车租赁项目在中国大陆推广以来,自行车租赁的产业链也随着发展起来。借着物联网产业的蓬勃发展,自行车租赁管理系统应用无线通讯设备也越来越广泛。常见的自行车租赁系统通常由租赁管理中心、城市管理中心、租赁点以及用户IC卡组成。在整个租赁系统中,租赁点的良好有序运营关乎着整个自行车租赁运作的效率高低。


一、 自行车租赁站点管理器

自杭州市率先引进城市公共自行车项目以来,截止2013年底国内已有超过60个城市启动了公共自行车租赁项目。而在越来越多的国内城市加入到公共自行车运营的阵营中时,自行车租赁管理系统也得到了广泛的使用和普及。通常,自行车租赁点由租赁站管理器、停车桩和自行车组成。租车人通过用户IC卡在停车桩上刷卡实现租车还车,而参与数据中转和传输的则是租赁站中的站点管理器


二、 无线视频监控与租赁站点管理

众所周知,无线视频监控由于受到带宽、资费、传输距离等因素制约,在3G蓬勃发展的时代并未被市场广泛认可,令人遗憾。而2013年底工信部4G牌照发放后,随着三大运营商对4G基站铺设力度的加大,4G网络已经开始在许多行业如安防行业中得到应用并为其带来变化。

过去自行车租赁站点往往采用有线网络布线的方式实现管理数字化,但往往出拉光纤工程量大、时间长、成本高、维护困难等问题。基于4G在安防行业的发展以及无线视频监控系统的发展,自行车租赁站点管理也陆续通过4G实现城市自行车租赁远程监控调度管理。


三、 需求分析

           根据已经运行的自行车租赁站点来看,自行车租赁站点管理器通常需要担负广告数据输出、用户IC卡数据交换、租赁点车辆数据管理、GPS定位、人员对讲及报警预警等多种必备或扩展功能。因此站点管理器通常都内置了4G/3G无线视频终端设备,而担负站点监控的无线视频传输设备则采用另外单独部署的方式。由于单独部署不仅占用空间浪费成本,相对于后期的设备维护和数据采集应用也有诸多不利,因此市场上急需一种即能满足4G无线视频监控需求又能同时兼容I/O控制外设、外接TCP/UDP透传DTU的设备。基于此,厦门才茂研发出新款的CM530-6XX、CM530-8XX系列4G无线视频监控设备。它不仅能够满足无线视频监控需求同时还能具备DTU功能、单口路由、四口路由功能和GPS定位、报警、发送彩信、播放广告及对讲。厦门才茂通信科技多年来,致力于2G/3G/4G无线通信领域的研发、生产、销售以及良好的服务。无线通信行业需要的各种通信产品我们公司都有
有串口接口的DTU,


有RS485接口的DTU,

有单口的工业级路由器,

有4口的工业级路由器,

有带WIFI的单口工业级路由器,

有带WIFI的4口工业级路由器,

有带GPS/北斗定位的各种路由器,

有带视频监控、报警、对讲的标清视频监控,

有带视频监控、报警、对讲的高清视频监控,

有带广告屏/显示屏的标清视频监控,

有带广告屏/显示屏的高清视频监控。

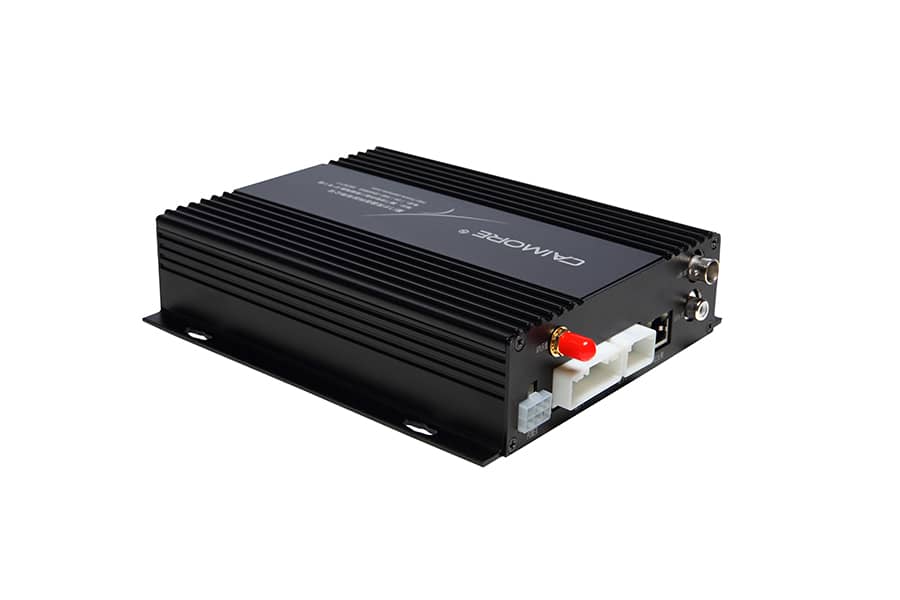

无线标清视频终端设备CM530-6XX

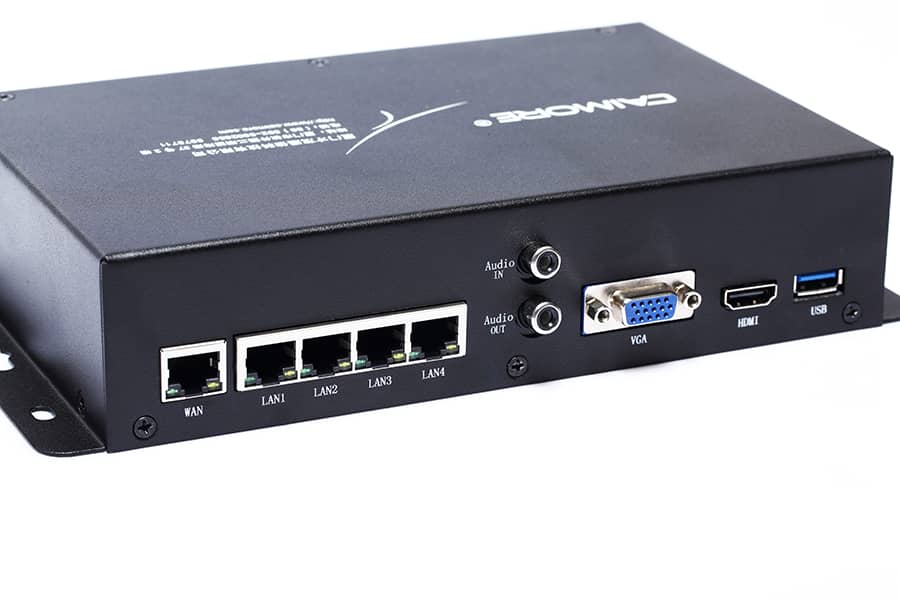

无线高清视频终端设备CM530-8XX



解决方案

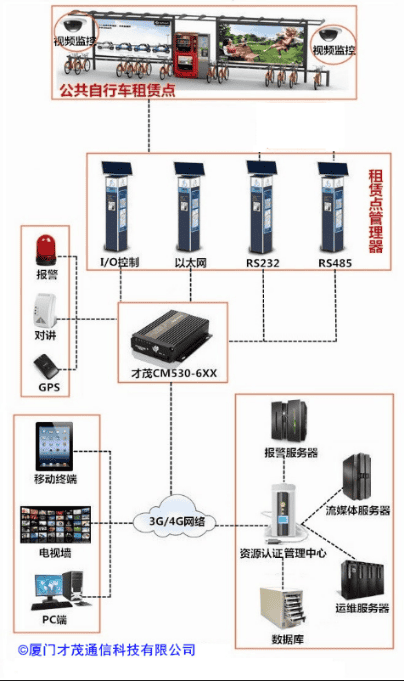

一、 方案拓扑图









二、解决方案说明:

本方案分为4个部分实现。包括前端数据采集设备、无线视频监控终端设备、后台业务运营管理系统以及无线视频监控管理平台。租赁管理部门只需要在各个租赁点安装一台厦门才茂CM530-6XX或者CM530-8XX系列设备,就能够完成设备对接、数据采集、视频监控及业务运维的功能。

1. 接口丰富使用灵活。厦门才茂CM530-6XX、CM530-8XX兼容多种外设,使用部门不仅可以根据需要通过以太网接口(路由器功能)连接租赁点管理器,或者通过串口RS232接口(DTU功能)连接租赁点管理器,或者通过RS485接口(DTU功能)连接租赁点管理器,或者连接摄像头实现视频监控(视频监控功能),或者连接包括GPS、语音对讲和报警等多种I/O接口设备安装便捷节约成本。由于厦门才茂CM530-6XX、CM530-8XX

2. 体积小巧功能丰富,无线拉光纤,接上数据线,接上电源,直接就可以实现工程上的,施工简单、建设周期短,建设成本低。对于已经投入使用的自行车租赁点可以直接安装在租赁站点管理器中,不需要重新更换昂贵的站点管理器。而对于新建的租赁点,安装前内置于租赁管理器中不仅可以解决含视频监控的多种需求而且实现内置节约空间,利于后期维护,极大的节约了成本。

3. 后台软件功能强大。厦门才茂CM530-6XX、CM530-8XX通过公司自主研发的视频监控平台软件进行操作,可实现租赁点的视频实时监控、回放、录像、抓拍、存储等功能,租赁管理部门的管理人员可以通过手机、平板、PC和本地监控等多种终端输出设备实现即时查看;同时利用才茂公司的SNMP设备管理平台,可以实现对所有设备远程配置,远程升级,远程监控等;同时利用才茂的以太网通信,RS485通信接口,RS232接口,把租赁站的的各种业务信息传送到自行车租赁管理后台,实现对租赁业务的运维。才茂CM530-6XX、CM530-8XX系列设备,同时支持3G网络或4G网络。

4. 才茂无线视频监控设备支持实时视频监控,可以需要观看时,可以通过无线实时调出视频监控画面,查看需要查看的地方情况;平时不观看时,不产生数量流量,节约客户通信费用;设备自带TF卡存储或者2T(2000G)硬盘存储,可以存储超过3个月以上的的视频录像,平时视频存储到到TF卡或者硬盘中,需要观看时可以远程调出历史数据查看。

5. 合理调配保护运营。通过厦门才茂CM530-6XX、CM530-8XX视频设备,管理部门可以实现实时监控租赁点,合理调配资源。对于无车可租和车辆充足的租赁点实施资源调配,合理利用。对于租赁点中出现的租赁设备人为损坏、车辆破坏、车辆丢失、私自上锁等现象起到预防、制止和杜绝的作用。同时,通过这套系统能够合理调配人手,避免出现管理员即清洁员、保安,管理员疲于奔命等现象,达到资源最大化。

6. 自主运营提高效率。运营管理部门不再需要通过层层申请审批、盖章同意等办公程序从当地公安派出所等主管部门调阅视频资料,即节约了时间也提高了效率。





才茂3G/4G无线音视频设备主要功能

1. 支持视频加密与解密,支持国际标准加密算法和

公司私有加密算法,双重视频加密;

2. 支持3G、4G无线通信

3. 支持4路以太网通信、RS232、RS485接口;

4. 支持远程视频图像/语音对讲/报警/北斗/GPS定位/温湿度监测。

5. 特有的DTU/路由器功能组网自由功能强大,可与其它设备轻松组网。

6. 管理方便支持远程配置修改,远程升级,远程集中管理。

7. 支持网页、电视墙、手机(安卓和苹果)及本地监控台浏览视频;

8. 支持1-4路实时视频与录像,具备1080P (1920*1080)和720P (1280*720)等高清分辨率及D1和CIF格式;

9. 支持常规录像,移动侦测录像,计划录像,手动录像,报警录像,同时支持录像的轨迹回放;

10. 支持录像断电保护;

11. 支持录像存储在硬盘或者TF卡,TF卡最大支持128G,硬盘最大支持2T(2048G),并支持录像文件自动覆盖;

12. 支持云台控制,控制云台上、下、左、右移动,放大、缩小,聚焦,光圈调节,云台速度调节;

13. 支持1路和4路的VGA和HDMI输出;

14. 支持环境温湿度的检测;

15. 支持移动侦测报警与IO报警功能;

16. 支持I/O端口,支持7路带光电隔离高/低电平触发输入,支持2路高/低电平触发输出;支持1路开关量/干节点输出;

17. 支持手动抓拍和自动抓拍,自动抓拍还可分为周期抓拍、定时抓拍和移动侦测抓拍;

18. 支持DHCP、路由转发、IPTABLES防火墙、VPN连接、NAT功能、DMZ主机等路由功能;

19. 支持1路RS232通信,RS232接口可以当作DTU功能使用(实现TCP/UDP透明传输);

20. 支持1路RS485通信,RS485接口可以当作DTU功能使用(实现TCP/UDP透明传输);

21. 支持远程配置、远程升级,远程集中管理;

高清播放广告特色

播放有声视频:基于HDMI的广告输出。

支持MPEG4编码/AVI格式文件,1080P分辨率,720P分辨率,可同时输出广告位文件的音视频内容。读取硬盘或TF卡的广告文件。可循环播放多个广告文件。可远程更新广告文件

支持的音频参数:采样率44100HZMP3格式,位宽16位, 通道:双通道立体声

播放无声视频:基于VGA的广告输出

支持MPEG4编码/AVI格式文件,1080P分辨率,720P分辨率,只能输出广告文件的视频内容。读取硬盘或TF卡的广告文件,可循环播放多个广告文件,可远程更新广告文件

22独特功能

无线路由功能

支持DHCP、路由转发、IPTABLES防火墙、VPN连接、NATDMZ主机等路由功能,方便多系统集成组网。

无线DTU功能

支持1RS232通信1RS485通信,RS232/RS485接口可以当作DTU功能使用(实现TCP/UDP透明传输)方便多系统集成组网。

音频功能

支持5路音频。其中支持4路摄像机自带监听功能,1路对讲通话功能

远程开关节电功能

支持平台远程控制前端IO口通断功能。平台管理中心可以随时发令,通知前端视频设备控制开启/关闭摄像机的电源或者它需要控制的设备。

广播功能

支持分组广播,可以方便实现广播调度,相互不扰。

环境检测

支持环境温湿度的检测例如土壤水份温湿度传感器,光照度温湿度传感器等环境相关的各种类型传感器。

超省3G/4G流量费用

    3G/4G无线视频监控设备,大家都会比较关心实时传输中的流量资费问题,这一直也是客户比较关心的问题。例如,3G传输CIF一般在100~300kbps,以300kbps为例,一个小时会耗掉流量300kbps*3600/8/1024=131.8359375MB/h,约132 MB/hD1的话流量更大,每秒在1M多,1G的流量不到3小时就会耗完。

我司的产品已经做到

1) 选择定时传输,灵活设置重要时间段抓拍图像保存,在重要的时间段内传输,时间段之外不传输;

2) 不传输时在客户端选择关闭视频,这时只有很小的流量在保持着3G/4G在线,用来维持心跳包,需要查看视频时再在点击察看才开始传输。

3) 选择报警触发方式,通过外部触发报警来控制视频图像抓拍上传。

4) 手工按键触发,想传就传,想停就停;

5) 通过本地录像存储达到全时段监控。设备一上电就开始录像,停止视频传输时,录像仍在进行,所以可以通过录像文件查看不传输时的视频,以达到全时段监控。



才茂无线音视频通信产品特性与稳定

工业级设计

1. 工业级无线模块:采用工业级无线模块,抗干扰强,传输稳定。

2. 实时操作系统:采用LINUX操作系统,带内存管理单元,实时性强,功能升级快,系统稳定。

3. 强化电路板:PCB遵循20H和3W原则,同时公司所有产品电路板都采用生益材质来生产,确保板材的稳定可靠。

4. 工业级元器件:整机元器件采用严格筛选的工业级元器件来生产。

5. 工业级电源:宽压电源设计,电源适应范围为DC6V~DC36V,内置电源反向保护和过压过流保护。

6. 电磁防护:以太网接口内置1.5KV电磁隔离防护。

7. 抗干扰设计:采用金属外壳,屏蔽电磁干扰,系统保护等级IP41;天线带防雷设计; 系统超低温和超高温设计;特别适合在环境恶劣的工业环境下使用。



稳定可靠

1. 在线维持技术:防掉线,在线检测,在线维持,掉线自动重拨,异常自动复位,确保设备永远在线。

2. 三层系统保护:在原来两级(软件保护+CPU内置看门狗WDT保护)系统保护的基础上,增加一级系统虚拟值守VMW(Virtual Man Watch)检测保护功能,网络异常、或者系统收到强干扰异常时,系统会重新彻底复位,相当于维护人员上门拔电,彻底解决了业内系统异常是需要上门拔电的麻烦,保证系统稳定可靠。

3. UIM/SIM卡ESD保护:1.8V/3V/5V标准的推杆式用户卡接口,内置15KV ESD保护。

4. 串口ESD保护:RS232/RS485/TTL/RS422,内置15KV ESD保护。

5. 金属外壳:采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP41;特别适合于环境恶劣的工业控制领域。

6. 产品通过3C认证,所有无线模块都有通过CGD认证或者FCC认证或者CE认证。

7. 高速处理CPU:采用高速工业级CPU,可以更加高速地处理各种协议数据转换;解决了“假在线”、“假死机”、“当机”等疑难问题。

8. DNS自动获取:自动获取DNS,不再需要人工配置输入DNS;规避了因为选择的DNS服务器异常,导致设备当机的严重现象。

9. 完善的协议栈:新系统加载了完善的TCP/IP协议栈,采用了完善的TCP/IP协议栈;使网络通信性能优异,掉线概率极大降低。

10. EMC性能优异:通过电力3000V电击测试,特别适合在工业领域环境恶劣下使用;系统EMC/EMI优异,系统稳定可靠;通过EMC测试;



才茂通信系列产品资质与检测

1、无线通信在线维持专利技术

2、摩尔实验室高低温检测报告

3、福建省产品质量检验研究院检测

4、著作版权证书

5、EMC检测报告

6、国家强制3C认证

7、DTU创新产品奖

8、深圳比亚迪用户测试报告



厦门才茂主要产品及应用领域

公司自成立以来已完成GSM/GPRS/CDMA/WCDMA/TD-SCDMA/EVDO/HSPA+/LTE MODEM/DTU/RTU/ROUTER/WIFI网关以及无线网络高清视频监控系列产品和GPS/北斗厘米级定位系统的生产和销售,应用于充电桩系统,金融交易,邮政交易,智能电网,智能交通,环保监测,消防监控,安防监控,水利监测,公共安全,广告发布,遥感勘测,工业控制,油田监测,煤矿监测,地震监测,气象监测,仪表监测,水表抄表,电表抄表,燃气抄表,热网监控,集中抄表等行业。

厦门才茂光辉历程

1. 2001年在GPRS网络未开通情况,通过和福建移动合作,率先在业内推出GPRS DTU;

2. 2003年公司在业内率先制定TCP透传协议标准,现成为业内DTU产品事实标准;

3. 2005公司率先在路由器上推行定时上下线功能,现在成为业内普遍使用功能;

4. 中移动无线DDN协议标准制定参与者;

5. 公司员工参加设计的无线自助终端项目,被评为“国家火炬计划推广产品”;

6. 公司员工参与开发的无线终端评为“福建省优秀项目奖”

7. 公司员工主持了863无线网络通信实验室承建工作;

8. 公司员工累计主持和参与了12项著作版权及专利技术设计。
