第一部分 概述

日常生活中常会遭遇一些突发的病症，但是通常过了23点后已经无处售药，自动售药机就解决了这一难题，24小时都可以买到需要的药品，减少市民的病痛，更好的方便老百姓，成为了一个便民的好项目。

自动售药机占地仅0.8平方米，可以提供24小时药品自助零售服务。配送中心可随时掌握当日药品销售情况，及时对药品数量和品种做出调整。

采用超大触摸显示器，显示器出现感冒类、消炎类、解热镇痛类等多类药品，纸币和硬币支付方式都可，还增加了支付宝和微信支付，更好的让年轻人取药方便。点击选择药品名称，会显示药品批号、使用说明书、不良反应等详细资料，且药品价格与社会药店价格基本一致。

第二部分 系统设计

为了支援无人管理且散布范围广大的自助售药基础架构，物联网技术将成为不可或缺的促成科技。厦门才茂3G/4G无线视频监控终端为自助售药机的安全使用，提供了可靠的保障，同时还可通过大屏幕进行广告推送，可以宣传医药产品，容许各自助售药机与控制中心相连。不论是部署在商场、地铁站、火车站、飞机场、学校、写字楼等众多公共场所，3G/4G无线视频监控终端都能够将采集的视频数据发送到平台中心，便可轻松查看现场情况，实现可视化巡逻。只要通过3G/4G无线视频监控终端，控制中心就能实现远程监控自助售药机的工作，还可以在自助售药机非正常工作时进行报警等等。

  才茂无线视频监控终端能够为售药机无线数据传输视频应用方案建立高速、稳定的联网与数据传输通道，将售货信息、故障报警等信息通过无线视频监控终端传送到监控中心， 无线视频监控终端收到监控中心下发的命令并控制自动售药机实现各种指令。同时，运营企业通过视频监控管理平台能够实现对分散在不同地点的自助售货终端进行统一的运行状态监管，有效降低企业的运维成本。 才茂公司根据所研发的产品有如下应用方案：

方案一：工业视频监控应用方案

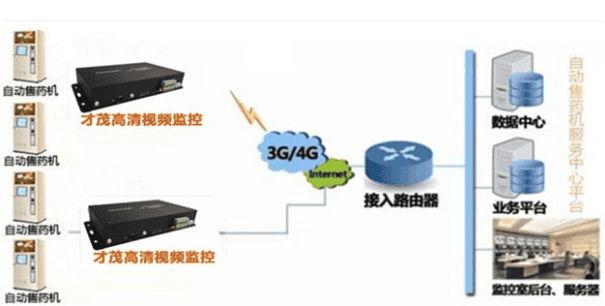

      自助售药机应用拓扑图（才茂3G/4G视频监控终端）

通过厦门才茂无线工业级视频监控终端系统，不仅可以实现远程视频监控数据的传输，GPS的定位，实现广告的智能推送功能，实现系统的拓展。监控系统支持视频录像、GPS定位、同时支持多种视频监控报警源与告警联动动作灵活配置，支持双向远程语音对讲，方便管理中心对现场人员的指挥和调度，远程集中管理，远程配置升级。

厦门才茂通信科技多年来，致力于2G/3G/4G无线通信领域的研发、生产、销售以及良好的服务。基于3G/4G无线高清音视频带路由器/DTU功能的监控终端的自动售药机监控，可在无有线网络铺设的区域运作，无需铺设网络电缆，可大量节省投资,具有极强的灵活性和可扩充性，通过在需要监测的地点架设监控摄像设备和无线基站。

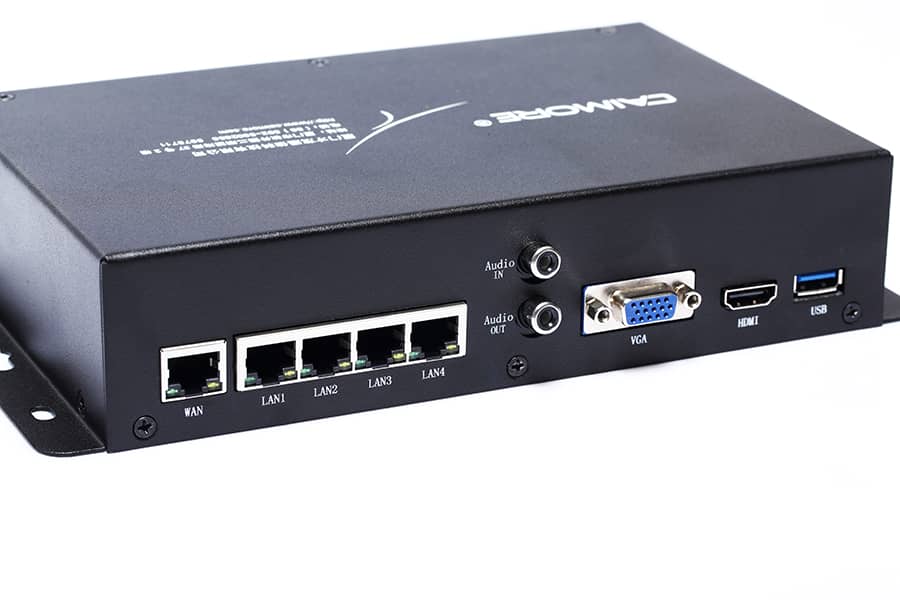

第三部分 核心产品

产品功能介绍：

1、支持视频加密与解密，支持国际标准加密算法和公司私有加密算法，双重视频加密；

2、支持3G、4G无线通信以及WLAN通信，支持有线无线自动切换；

3、特有的DTU/路由器功能组网自由功能强大，可与其它设备轻松组网：如水位传感器，温湿度传感器，雨量计等；

4、支持远距离的双向的语音对讲；

5、支持多种视频监控报警源：自定义报警源、开关量输入。支持7路带光电隔离高/低电平触发I/O端口输入，支持2路高/低电平触发输出；支持1路开关量/干节点输出；

6、告警联动动作灵活配置：支持图片抓拍，报警录像，短信告警，彩信告警，移动侦测；

7、支持1路RS232通信，RS232接口可以当作DTU功能使用（实现TCP/UDP透明传输）；

8、支持1路RS485通信，RS485接口可以当作DTU功能使用（实现TCP/UDP透明传输）；

9、支持4路以太网通信；

10、支持北斗厘米级定位、GPS定位，支持GPS轨迹录像、轨迹回放；

11、支持1路可选的高清分辨率（720P、1080P等）的HDMI输出有声广告、VGA的无声广告，远程上传广告文件；

12、支持1路和4路的VGA和HDMI输出实时视频；

13、支持网页、电视墙、手机（安卓和苹果）及本地监控台浏览视频；

14、支持1-4路实时视频与录像，具备1080P (1920*1080)和720P (1280*720)等高清分辨率及D1和CIF格式；

15、支持常规录像，移动侦测录像，计划录像，手动录像，报警录像，同时支持录像的轨迹回放；

16、支持录像断电保护；

17、支持录像存储在硬盘或者TF卡，TF卡最大支持128G，硬盘最大支持2T（2048G）,并支持录像文件自动覆盖；

18、管理方便，支持远程配置修改，远程升级，远程集中管理；

19、支持云台控制，控制云台上、下、左、右移动，放大、缩小，聚焦，光圈调节，云台速度调节，预置位设定；

20、支持手动抓拍和自动抓拍，自动抓拍还可分为周期抓拍、定时抓拍和移动侦测抓拍；

21、支持DHCP、路由转发、IPTABLES防火墙、VPN连接、NAT功能、DMZ主机等路由功能；

才茂无线视频监控产品优势

工业级设计

22、工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。

23、实时操作系统：采用LINUX操作系统，带内存管理单元，实时性强，功能升级快，系统稳定。

24、强化电路板：PCB遵循20H和3W原则，同时公司所有产品电路板都采用生益材质来生产，确保板材的稳定可靠。

25、工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。

26、工业级电源：宽压电源设计，电源适应范围为DC6V~DC36V，内置电源反向保护和过压过流保护。

27、电磁防护：以太网接口内置1.5KV电磁隔离防护。

28、抗干扰设计：采用金属外壳，屏蔽电磁干扰，系统保护等级IP41；天线带防雷设计； 系统超低温和超高温设计；特别适合在环境恶劣的工业环境下使用。

稳定可靠

29、在线维持技术：防掉线，在线检测，在线维持，掉线自动重拨，异常自动复位，确保设备永远在线。

30、三层系统保护：在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VMW（Virtual Man Watch）检测保护功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，相当于维护人员上门拔电，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠。

31、UIM/SIM卡ESD保护：1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护。

32、串口ESD保护：RS232/RS485/TTL/RS422,内置15KV ESD保护。

33、金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。

34、产品通过3C认证，所有无线模块都有通过CGD认证或者FCC认证或者CE认证。

35、高速处理CPU：采用高速工业级CPU，可以更加高速地处理各种协议数据转换；解决了“假在线”、“假死机”、“当机”等疑难问题。

36、DNS自动获取：自动获取DNS，不再需要人工配置输入DNS；规避了因为选择的DNS服务器异常，导致设备当机的严重现象。

37、完善的协议栈：新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低。

38、EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；

才茂通信系列产品资质与检测

39、无线通信在线维持专利技术

40、摩尔实验室高低温检测报告

41、福建省产品质量检验研究院检测

42、著作版权证书

43、EMC检测报告

44、国家强制3C认证

45、DTU创新产品奖

46、深圳比亚迪用户测试报告

主要产品及应用领域

公司自成立以来已完成GSM/GPRS/CDMA/WCDMA/TD-SCDMA/EVDO/HSPA+/LTE MODEM/DTU/RTU/ROUTER/WIFI网关以及无线网络高清视频监控系列产品和GPS/北斗厘米级定位系统的生产和销售，应用于智能快件箱、充电桩系统、金融交易、邮政交易、智能电网、智能交通、环保监测、消防监控、安防监控、水利监测、公共安全、广告发布、遥感勘测、工业控制、油田监测、煤矿监测、地震监测、气象监测、仪表监测、水表抄表、电表抄表、燃气抄表、热网监控、集中抄表等行业。

企业荣誉

2009 年公司GPRS DTU 产品被评为“创新产品奖”；

2011 年被评为“中国工控行业客户满意最好供应商”；

2012 年公司成为“中国质量万里行”会员；

2013 年公司成为“智能输配电设备产业技术创新战略联盟”会员；

2010 年被国家认定的高新科技企业；

2010 年被国家认定的双软企业企业；

公司拥有1 项保持设备稳定的专利技术证书和12 个软件著作版权证书；

全国设立了9 大区域办事处，66个代理商，方便为客户提供近距离贴心服务；

公司注册资本1280 万；厦门市重点扶持高新科技企业；

12 年的行业研发积累和行业应用考验。

方案总结

厦门才茂工业级视频监控终端已在自助售药机数据传输中被广泛应用，公司致力于成为自助售药机行业远程视频监控传输的解决者。
