基于GPRS DTU中央空调远程监控维护方案

    基于PLC设备和GPRS通信的中央空调远程维护系统，可对中央空调进行远程监控和故障诊断，减轻现场维护的工作量，提高维护工作效率，提高用户的满意度。

随着可编程控制器（PLC）在工业控制方面的应用日趋广泛，具有功能强大、使用可靠、维修简单等许多优点，在智能化中央空调设备上应用日渐增多。基于PLC设备和GPRS通信的中央空调远程维护系统，可对中央空调进行远程监控和故障诊断，减轻现场维护的工作量，提高维护效率，提高用户的满意度，提升厂商的竞争力。

 方案目标：

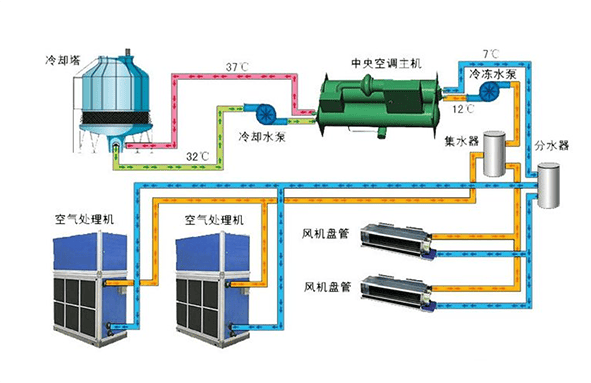

     通过远程监控中心，设备厂商/工程商能够第一时间了解分布在全国各地的中央空调机组的运行状况，其中可包括机组的当前运行数据、设定数据等，并迅速、准确地向用户提出专业的建议；同时也能全天候地侦测各地用户的设备运行状态、故障报警等，帮助用户和厂商维护人员及时排除故障，恢复机组的正常使用。下图是中央空调工作原理图：

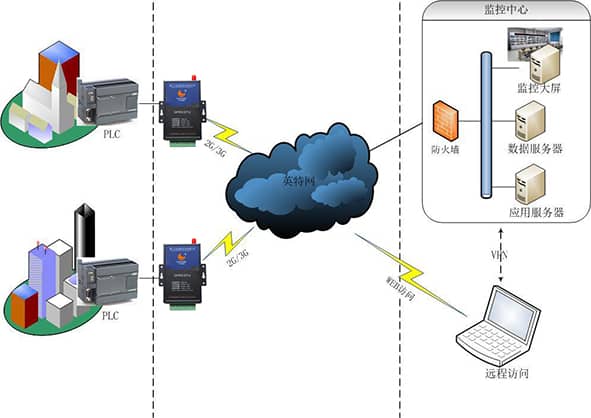

方案拓扑图：

方案简要说明：

     中央空调机组中的控制器即PLC 与 GPRS DTU CM3160V  通过RS232/485进行连接，PLC在完成例行的控制任务的同时通过 CM3160V 将采集的机组运行的数据，无线发送到维护中心服务器。维护中心的PC平台负责接收、记录传输过来的中央空调机组信息，通过后台专家系统监测分析，再通过无线给GPRS DTU CM3160V 发送命令传至PLC来控制中央空调正常高效运行。

    系统主要采用远程无线的方式和准确的监测分析方法，对空调进行远程的无线监控，由中心服务平台实时收集空调的故障信息，以方便工程师能及时准确地分析故障原因；实时收集空调的运行状态信息，分析及预测空调，对空调可能发生的故障进行预测和预判；B/S架构平台，提供实时的远程web访问，提供实时状态查询功能；中心服务器可以提供VPN等的远程连接，方便工程师进行远程故障排除。可以大大减少的工作时间，有利于提高工作效率，为企业提高经济效益。
