基于4G工业路由器在换热站远程监控中方案

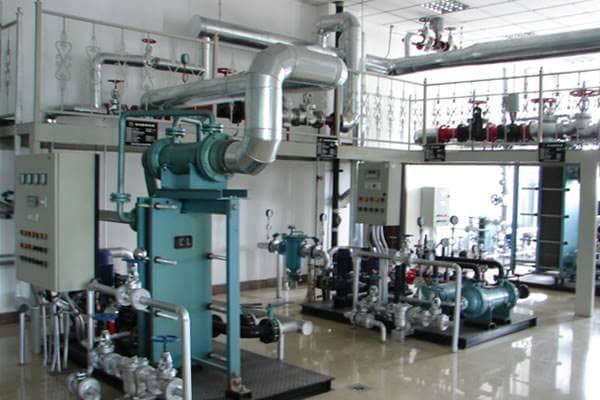

 近年来，我国的城市集中供热规模不断扩大。集中供热是国家大力推广的节能和环保措施，换热站是连接供热站和用户极为重要的环节，其工作安全性、可靠性直接影响锅炉的安全性和供热质量。目前换热站很多地区采用人工监控，一方面浪费人力；另一方面在出现事故隐患时操作人员难以发现，易造成设备事故。同时，各换热站都独立运行，特别是集中供热的设备，分散范围大，实时性要求高，还要避免干扰，要做到实时连续监控换热站周围环境，靠过去传统的办法是难以满足要求的。

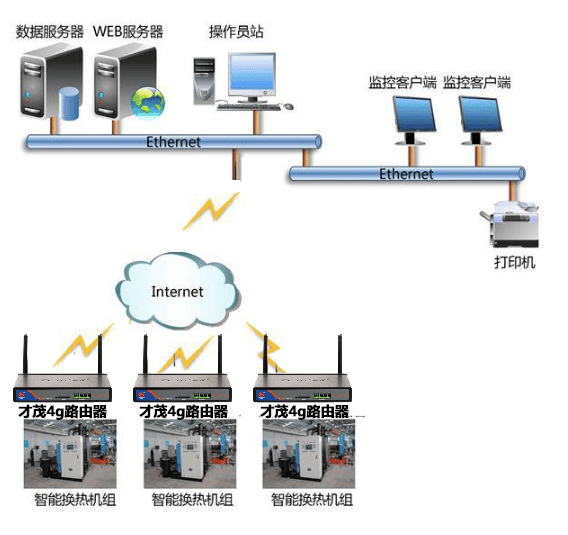

第一，主要流程图

4G工业路由器的换热站远程监控系统由监控中心、无线传输终端、现场监控设备、现场计量仪表及计控设备四部分组成。

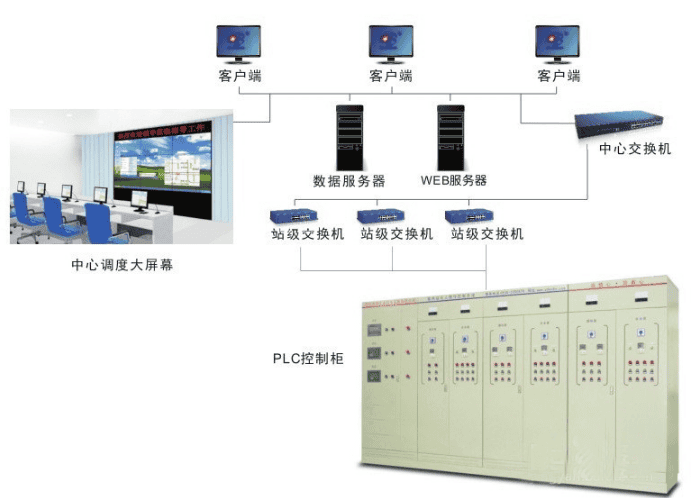

第二、系统构成及主要功能

    由监控中心、无线传输终端、现场监控设备、现场计量仪表及计控设备四部分组成。

    监控中心：即中心服务器、上位机监控软件等。

    无线传输终端：4G/3G工业无线路由器，基于无线通信网络（联通/移动/电信）。

    现场监控设备：监控终端

现场计量仪表及计控设备：热量表（或流量计、压力传感器、温度传感器等）、阀门（或水泵启动柜）等

第三，系统核心产品

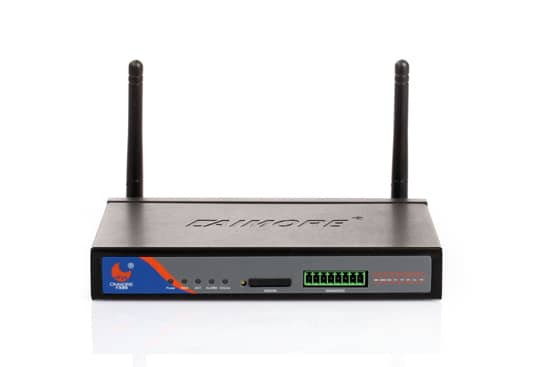

4G工业路由器CM520-8通过和监控终端内的设备相连，内插SIM数据卡，通过4G/3G网络使得监控终端和数据管理中心形成网络通信。CM520-8将换热站生产现场视频图像、设备运转和维护状况等信息实时传送到监控中心,监控中心可对取得的实时数据进行统计、分析、 优化，实现数据管理中心远程监控监测换热站的运行。

第四、系统实现客户价值

系统同时会将设备运转和维护状况等信息实时传送到监控中心和各生产管理部门，为生产的指挥调度提供准确及时的第一手资料，减少所需的现场职守和维护人员， 最大程度的保障换热站生产正常运行。
