ATM机无线采集监控系统解决方案

时间:2016-01-12 来源:本站原创

1、解决方案介绍

         本系统采用采用厦门才茂通信CM520工业4G无线路由器,连接DVR/NVR设备,可上传本地视屏和抓拍图像监测的同时,上传和监测ATM多个敏感传感器正常状态。通过运营商APN/VPDN专网卡(SIM),与银行服务器机房建立专网隧道,保证数据认证安全加密,采用LTE 4G高速网络制式,保证视频图像数据大数据传输可靠性,达到统一管理,统一监控目的。实时保护ATM机正常运行和取款公民的人身安全。

      采用的传感器包括人体感应器、配钞传感器、震动传感器等,在加上针孔摄像头。具体情况可更具实际需要增加或改变相应的传感器。前端设备的传输设备只需厦门才茂通信自主研发的Router进行采集传输功能。

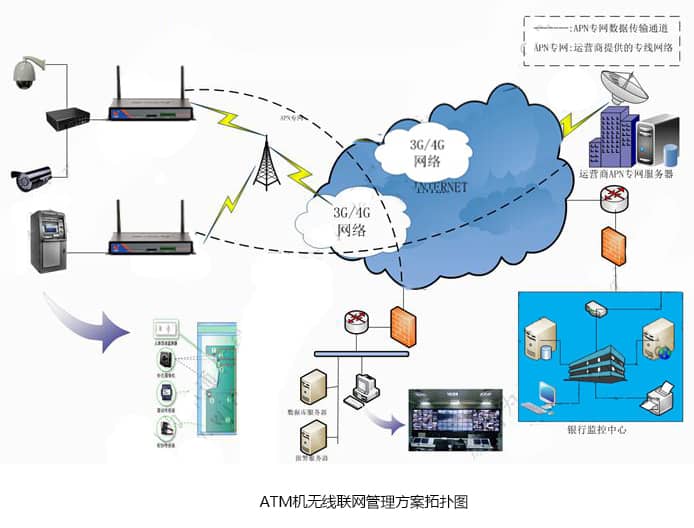

系统连接方案:



     该系统结构是利用运营提供的移动内部网络信号(APN专网业务),把AD和串口收集的数据,通过APN专网的方式传输到运营商提供的APN数据采集服务器。上位机软件在根据采集的数据进行分析,并通过显示器显示,并存于采集中心的数据库中,以方便查询。

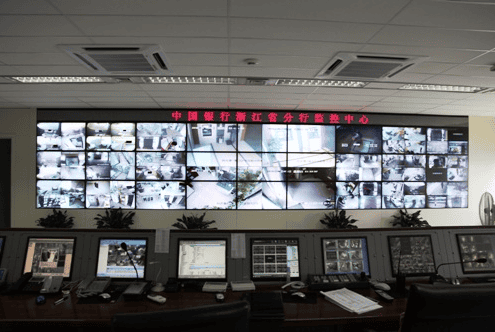

现场视频无线后台监控安装图:



2ATM机采用无线监控系统的优势



2.1,建设成本少低



    由于采用3G网络,使用运营商专网APN/VPDN隧道加密,无需布置有线网络,只需安装好设备就可以,建设成本低。



2.2,监控范围广



    ATM机分布散乱,但是通过运营商无线专网网络,可以把分布ATM机通过VPN拨号建立一个内部虚拟局域网。更加保证了ATM机数据传输机密,保证。



2.3,具有良好的可扩展性



        由于目前3G 网络已覆盖全国绝大部分城市地区,加上4G网络已经出来了。基本不存在视屏传输相对卡的现象,可实现大范围的在线监控,满足视屏监控远程备份的要求。



2.4,数据传送速率高



    (1)每个ATM机采集传感器上的检测数传输量在10Kbps 之内。3G网络(联通HSPA+最快) 网络传送速率理论上可达21M/s,目前其他3G网络 实际数据传输速率在200KB/S  左右,完全能满足本系统数据传输速率(≥100Kbps)的需求。

2)每个ATM机里的视屏录像机,也通过另一台3G无线路由器进行数据传输,由于3G网络技术的瓶颈,使得视频的远程传输备份还是有些瓶颈,基本都是采用本地保存,上传图片的方式。不过4G网络时代已经来了。进过目前行业4G领头移动的4G网络测试,实测速度最高可达到4M/s的传输速度,对于视屏大数据上传备份已经基本没有后顾之忧了。





3、总结



     经过市场多年行业应用,厦门才茂通信的ROUTER,以工业级标准设计、适合各种工业或是高、低温恶劣环境下,无人看管环境应用,支持APN/VPN,同时支持多种VPN方式(GREPPTPL2TPIPSEC等)保证数据安全通信。SNMP协议可网管后台,以灵活主网方式、统一管理的稳定运行优势备受业内人士青睐。特别推出可选(北斗GPS定位功能和SD卡外置大容量存储)。无线传输技术的发展,给ATM机监控发展带来飞跃,同时也间接保护公民的人身财产安全。
