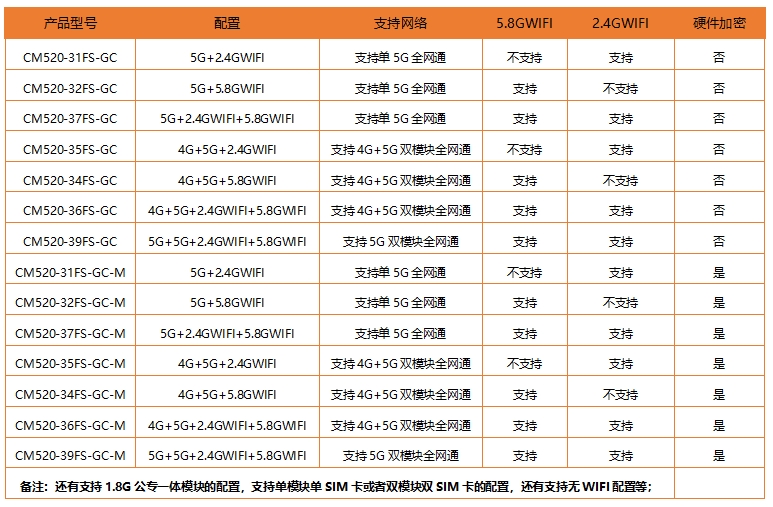

CM520-3XX系列 车载WIFI路由器

网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

网络协议

IP应用

Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP，TR069

IP路由

静态路由、动态路由

网络安全

防火墙

全状态包检测（SPI)、防范拒绝服务（DoS）攻击

过滤多播/Ping数据包、访问控制列表（ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

多级用户

用户分级管理

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

IPSec VPN、OPENVPN、CA（可自动申请）

可靠性

备份功能

VRRP,接口备份，双SIM卡备份

链路在线检测

发送心跳包检测，断线自动连接

内嵌看门狗

设备运行自检技术，设备运行故障自修复

WLAN(可选）

协议标准

IEEE802.11ac/a/b/g/n

安全特性

开放系统、共享密钥、WPA/WPA2认证，WEP/TKIP/AES加密

工作模式

AP、Client工作模式

网络管理

配置方式

本地或远程HTTP、HTTPS、Telent、SSH等方式

升级方式

支持专用升级机制，利用本地或远程方式进行固件升级

短信功能（可选）

状态查询、配置、重启

按需拨号

数据激活、短信激活、定时上下线

网管功能

SNMP ，TR069

DM

集中管理，批量配置

网络诊断

Ping、Traceroute、Sniffer(网络抓包工具）

开发平台

支持多种平台

（可选）

Python开发，实现客户定制开发

华为云

腾讯云

电力云平台

阿里云等IOT云平台

工业协议

支持多种工业协议

（可选）

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

TR069 协议

以太网口

1路RJ45WAN口，10/100/1000Mbps；

4路RJ45LAN口，10/100/1000Mbps，（可选带POE，支持POE+，单路POE功率可达25W）自适应MDI/MDIX，内置1.5KV电磁隔离保护；

端子串口

1 路 RS232 串口和1路RS485串口

数据位：7、8 位

停止位：1、2 位

校验位：无校验、奇校验、偶校验

串口速率：300bps ~ 4000000bps

流控位：无流控、硬流控或软流控

3G/4G/5G

天线接口

标准 SMA 阴头天线接口，特性阻抗 50 欧；公司可以选配3M/5M/10M/15M 的天线延长线，满足客户的不同使用场合需要

WIFI 天线接口

标准 SMA 阴头天线接口，特性阻抗 50 欧

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口，内置 15KV ESD 保护

电源接口

车载端子接口座

指示灯

POWER、4G ONLINE、5G ONLINE、2.4WIFI、5.8WIFI、SYS指示灯

TF卡接口

1个标准弹式TF卡接口，支持各种TF卡

RESET 按键

复位按键，恢复出厂设置

无线模块

采用工业级无线模块

标准及频段

（SA/NSA频段）

5G NR：3GPP Rel-16 NSA/SA operation, Sub-6 GHz

5G NR SA/NSA :n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

（TDD频段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

（FDD频段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

（5GSA/NSA）

5G NR： DL 3.4Gbps， UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

（ FDD频段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

电力国网加密

1. 支持SM1、SM2 和 SM3 等算法，可以实现数据的加密、解密、签名、验签、身份认证、访问权限控制、通信线路保护等多种功能，保证了终端设备数据存储、传输、交互的安全性

2. 具有真随机数发生器符合 FIPS140-2 标准，符合商用密码管理局随机数检测标准

3. 支持电压监测、频率监测等安全防护机制。

国家国密加密

1.满足商密安全检测标准 GM/T 0008-2012《安全芯片密码检测标准》安全等级第二级唯一序列号

2.真随机数发生器，符合 FIPS140-2 标准，符合商用密码管理局随机数检测标准

3.硬件国密算法 SM1~7/AES/DES/TDES/RSA/协处理器

4.哈希算法引擎，支持 SHA1、SHA256

WIFI 模块

采用芯片内嵌 WIFI 模块，高集成，稳定性好

WIFI 标准

支持 802.11 b/g/n/ac 标准，速度支持

6M/9M/12M/18M/24M/36/48/54Mbps/450Mbps最高可达 600Mbps

加密方式

支持 WEP、WPA 和 WPA 2加密，内置 802.11I 4.0TKIP、AES 和

CCMP 等硬件安全引擎

AP 方式

支持 AP、中继模式

传输距离

室外无阻拦，室外覆盖范围可达 100 米

用户数量

单频支持同时50个用户接入，双频支持同时90个用户接入。

安全参数

支持64/128位WEP加密；

支持WPA-PSK/WPA2-PSK认证类型

支持TKIP、CCMP/AES加密算法；

CPU

工业级高性能嵌入式处理 CPU，主频 880MHz

MMU

CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常

FLASH

32MB有足够大的内存来存放程序和数据

SDRAM

512MB有足够大的缓存来提高系统运算速度

供电电压

宽电压设计，DC 7V到DC32V电源（7-50V工作电压可选配）都可以直接给设备供电；同时内置电源反向保护和过压过流保护

标配电源

4G通信DC9V/1.3A，5G通信DC12V/2A（选配POE供电功能，用48V/2A电源）

通信电流

通信时平均电流：650mA@+9VDC;

登网瞬间峰值电流：1.0A@+9VDC

待机电流

待机平均电流：<350mA@+9VDC

工作温度

-35 ºC ~+70ºC

储存温度

-40~+85ºC

相对湿度

95%(无凝结)

静电

EN61000-4-2,level2

辐射电场

EN61000-4-3,level2

脉冲电场

EN61000-4-4,level2

浪涌

EN61000-4-5,level2

传导骚扰

EN61000-4-6,level2

工频磁场

EN61000-4-8,level2

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP40；特别适合于环境恶劣的工业控制领域

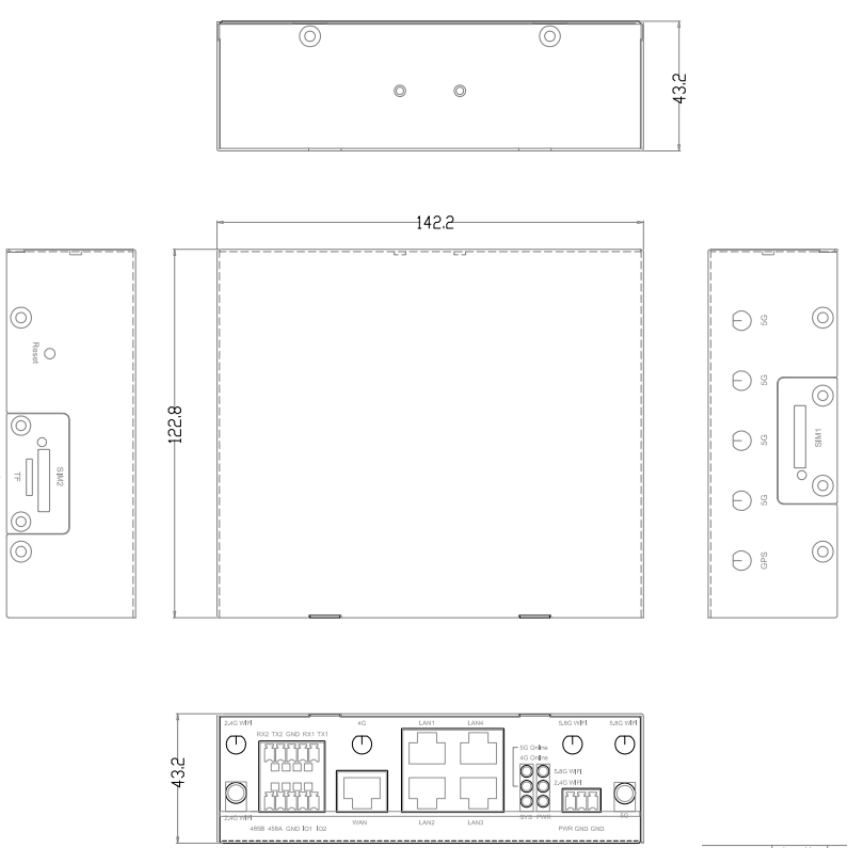

产品外形尺寸

142.2*122.8*43.2mm（不包括天线及固定件）其他产品尺寸参照附录

产品包装尺寸

324*240*75mm

重量

0.54kg（不包括天线及电源适配器）

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32

国内认证

工信部进网许可证、3C、EMC、铁道部CRCC认证、摩尔高低温检测

国外认证

CE、FCC、E-mark、ROHS认证
