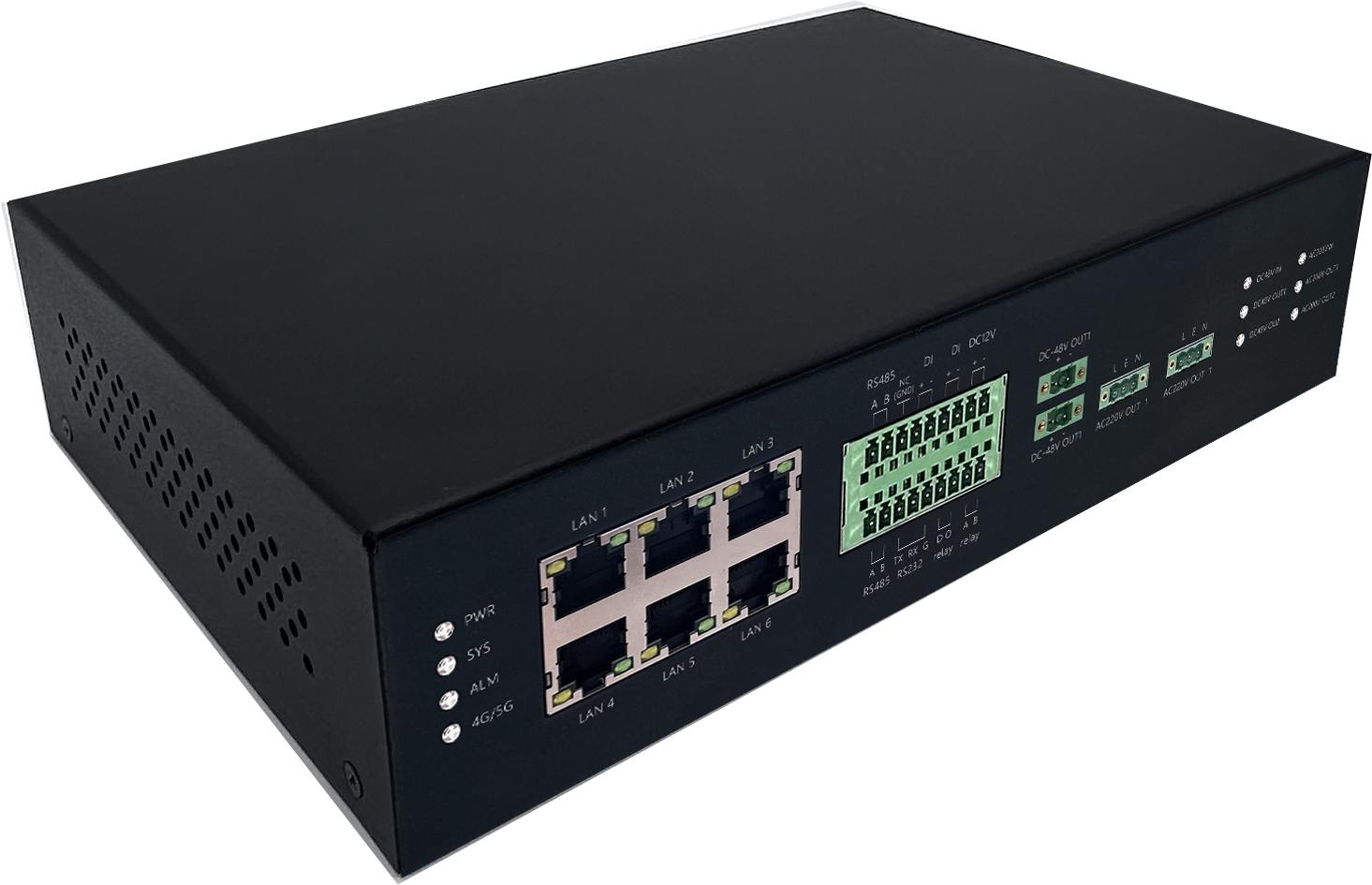

CM520-3DF IDU
产品采用开放式软件架构设计，是一款金属外壳设计，支持 5G/4G 网络(可选)，支持 VPN（ 包 括 PPTP、L2TP、IPSEC 和 OpenVPN） ，IPTABLE 防火墙，静态及动态路由，PPPOE，PPP client， DHCP server 及 DHCP client， DDNS， 防火墙， SNAT/DNAT， DMZ 主机， WEB 配置， 支持 APN/VPDN，支持上电自动拨号，自动维护通信链路，保证链路永远在线。支持 1 路千兆网口、5 路百兆网口（ 其中路 POE）、1 路 RS232 接口、2 路 RS485、1 路 AC220V 输入、2 路AC220V 输 出、2 路 DC-48V 输出、1 路 DC12V 输出。
产品特性
Ø 提供集成化模块服务，接口丰富，兼容性强，可同时接入多种外设终端

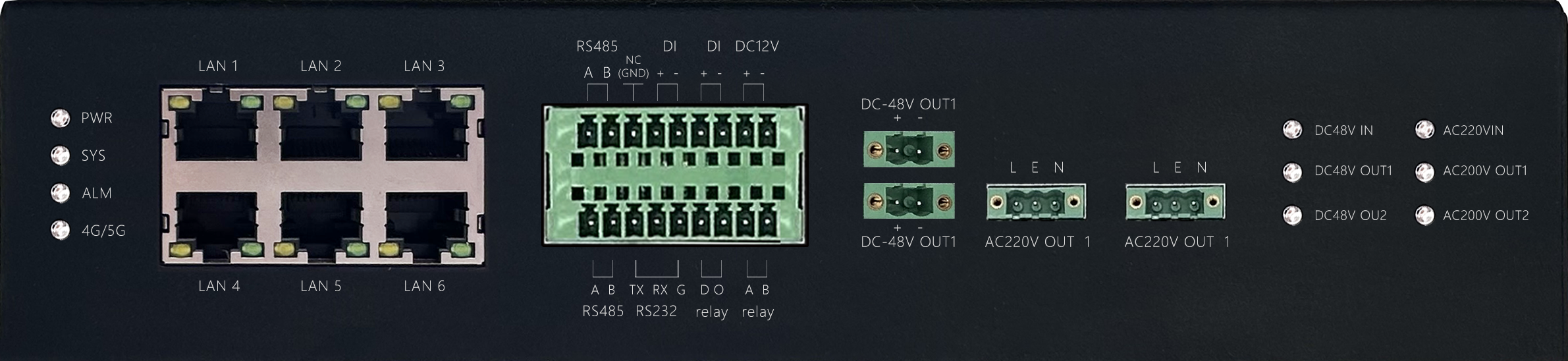

可选配4G/5G通信。支持 1 路千兆网口口、5路百兆网口（其中1路POE）、1路232接口、2路RS485（带12V输出）、1路AC220V 输入、1路DC-48V输入，2路AC220V 输出、2路DC-48V 输出、1路DC12V 输出、2路DI接口、2路DO接口。
Ø 在线维持专利技术
(1) 支持在线维持功能，预防掉线处理，应用特殊的算法通过不断与基站交互通信，激活设备在线状态来保证在线的稳定性；
(2) 重新建立拨号机制，即使掉线也会在几十毫秒内再度上线，时间短到人丝毫察觉不出来；
(3) 对通信模块重新启动，建立新的连接；
(4) 对设备进行断电整机重启，不用人工现场拔电处理，减少企业维护成本。
Ø 全网通
(1) 5G蜂窝接入，支持SA和NSA组网；
(2) 4G蜂窝接入，CAT1/CAT4/CAT6组网,向下兼容3G/2G网络；
(3) 支持eSIM功能，实现不同运营商码号空中下发，并可远程手动切换或基于网络质量自动切换最优质的运营商网络
Ø VPN安全隧道，保障市政项目信息安全
具有多种VPN加密隧道功能。有效杜绝数据泄露、身份伪装、非法操作、恶意攻击等安全问题，实力保障智慧杆等市政应用数据传输安全。
Ø 支持二次开发
采用Linux 操作系统，集成Python开发环境和C语言开发环境，提供SDK供用户二次应用开发，快速接入平台；
Ø 支持大规模部署
在工业物联网的应用中，面临成千上万的终端设备联网联控，要部署数以万计的路由器，才茂网关具备web网管、SNMP网管功能，实现远程配置、远程升级、路由OTA升级、用户应用程序OTA升级等，有效帮助您解决设备管理和部署的问题；
Ø 支持多种工业协议
(1) 为了兼容市面众多的控制器设备，支持如下工业协议：内嵌TCP/IP协议栈，支持IPv4、IPv6、TCP、UDP、DTLS、MQTT、MODBUSTCP Slave等协议。
Ø 支持多种工业云生态
才茂设备支持如下工业云平台：阿里云、腾讯云、电力云平台、华为云等IOT云平台，为了客户提供更多的解决方案，才茂会致力于发展工业物联网云生态；
Ø 完备的安全特性
（1）支持VPN安全隧道功能，包括PPTP、L2TP、IPSEC和OPENVPN，并且支持多种协议：TCP/IP，UDP，ICMP等；
（2）DMZ隔离、虚拟IP映射、MAC-IP地址绑定、WAN口限制访问等防火墙功能，多重安全保护措施，保障网络不被外界攻击；
（3）支持设备用户权限管理、网络安全、数据安全等多个层面提供安全防护功能；
（4）支持Auto MDI/MDIX，网口工作模式可配置，至少支持1WAN+4LAN（路由模式）、2WAN+3LAN（2个VLAN业务网，交换机模式）、 5LAN （默认，1个VLAN业务网，交换机模式）等工作模式。
（5）支持NTP功能，可实现自动网络校时
Ø 高可靠性设计
(1) 三层系统保护:在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VWM(Virtual Man Watch)检测保护功能，网络异常或者系统收到强干扰异常时，系统会重新彻底复位，相当于维护人员上门拔电，彻底解决了业内系统异常时需要上门拔电的麻烦，保证系统稳定可靠；
(2) 高速处理CPU：采用高速的工业级CPU，可以更加高速地处理各种协议数据转换；解决了业内“假在线”、“假死机”、“宕机”等疑难问题；
(3) 支持AC220V与DC -48V双电源接口输入，实现双电源自动切换。
Ø 超强的环境耐受能力，为长时稳定工作提供基础保障!
特制金属外壳，航天接口设计。防水型设计耐高温潮湿环境，能有效抵抗磁干扰。在各种恶劣环境下都能长时间稳定工作。
技术参数
软件规格：
项 目 | 内 容 |
网络互联 | |
网络接入 | APN、VPDN |
接入认证 | CHAP/PAP/MS-CHAP/MS-CHAPV2 |
网络制式 | 具体参照“无线参数” |
LAN协议 | ARP、EtherNet |
网络协议 | |
IP应用 | Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP |
IP路由 | 静态路由、动态路由 |
网络安全 | |
防火墙 | 全状态包检测（SPI)、防范拒绝服务（DoS）攻击 |
过滤多播/Ping数据包、访问控制列表（ACL) | |
NAT、PAT、DMZ、端口映射、虚拟服务器 | |
多级用户 | 用户分级管理 |
AAA | 本地认证、Radius、Tacacs+、LDAP |
数据安全 | IPSec VPN、OPENVPN、CA（可自动申请） |
可靠性 | |
备份功能 | 支持光纤接入，VRRP,接口备份，双SIM卡备份 |
链路在线检测 | 发送心跳包检测，断线自动连接 |
内嵌看门狗 | 设备运行自检技术，设备运行故障自修复 |
网络管理 | |
配置方式 | 本地或远程HTTP、HTTPS、Telent、SSH等方式 |
升级方式 | 支持专用升级机制，利用本地或远程方式进行固件升级 |
短信功能（可选） | 状态查询、配置、重启 |
按需拨号 | 数据激活、短信激活、定时上下线 |
网管功能 | SNMP |
DM | 集中管理，批量配置 |
网络诊断 | Ping、Traceroute、Sniffer(网络抓包工具） |
开发平台 | |
支持多种平台 （可选） | Python开发，实现客户定制开发 |
亚马逊AWS | |
腾讯云 | |
电力专网云平台 | |
阿里云等IOT云平台 | |
工业协议 | |
支持多种工业协议 （可选） | Modbus TCP |
Modbus RTU | |
EtherNet/IP | |
Modbus TCP Slave等 | |
硬件规格：
外设接口信号参数：
项 目 | 内 容 |
AC接口 | 1路AC220V输入，电流2A； 2路AC220V输出，电流1A； |
DC接口 | 1路DC-48V输入、电流10A； 2路DC-48V输出，电流5A； 1路DC12V输出，电流2A； |
以太网口 | 1路RJ45网口，10/100/1000Mbps； 5路RJ45网口，10/100Mbps，1路POE，支持POE+，单路POE功率可达25W，自适应MDI/MDIX，内置1.5KV电磁隔离保护； |
串口接口 | 2路标准RS485接口；1路RS232接口； |
天线接口 | 标准 SMA 阴头天线接口，特性阻抗 50 欧； |
UIM 卡接口 | 1.8V/3V 标准的推杆式用户卡接口，内置 15KV ESD 保护； |
指示灯 | 具有电源、SYS、ALM、4G/5G在线指示灯等； |
TF卡接口 | 1个标准弹式TF卡接口，支持各种TF卡； |
RESET 按键 | 复位按键，恢复出厂设置； |
数字量接口 | 2路DI接口，2路DO接口； |
无线参数：
项 目 | 内 容 |
无线模块 | 采用工业级无线模块 |
标准及频段 （SA/NSA频段） | 5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 |
标准及频段 （TDD频段） | LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz |
标准及频段 （FDD频段） | LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz |
编码方案 | NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信带宽 （5GSA/NSA） | 5G NR： DL 3.4Gbps， UL 350Mbps |
通信带宽 ( TDD频段) | LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
通信带宽 （ FDD频段） | LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
发射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
接收灵敏度 | <-109dBm |
硬件系统：
项 目 | 内 容 |
CPU | 工业级高性能嵌入式处理 CPU，主频 880MHz |
MMU | CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常 |
FLASH | 256MB有足够大的内存来存放程序和数据 |
RAM | 128MB有足够大的缓存来提高系统运算速度 |
供电情况：
项 目 | 内 容 |
供电电压 | AC220V与DC-48V双电源供电，双电源自动切换 |
温度参数：
项目 | 内容 |
工作温度 | -25 ºC ~+65ºC |
储存温度 | -40~+80ºC |
相对湿度 | 95%(无凝结) |
EMC指标：
项 目 | 内 容 |
静电 | EN61000-4-2,level2 |
辐射电场 | EN61000-4-3,level2 |
脉冲电场 | EN61000-4-4,level2 |
浪涌 | EN61000-4-5,level2 |
传导骚扰 | EN61000-4-6,level2 |
工频磁场 | EN61000-4-8,level2 |
物理特性：
项 目 | 内 容 |
外壳 | 采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域 |
产品外形尺寸 | 260*160*44.5mm（不包括天线及固定件） |
防震 | IEC60068-2-27 |
振动 | IEC60068-2-6 |
跌落 | IEC60068-2-32 |
产品认证：
项 目 | 内 容 |
国内认证 | 工信部进网许可证、3C、EMC、铁道部CRCC认证、摩尔高低温检测 |
国外认证 | CE、FCC、E-mark、ROHS认证 |

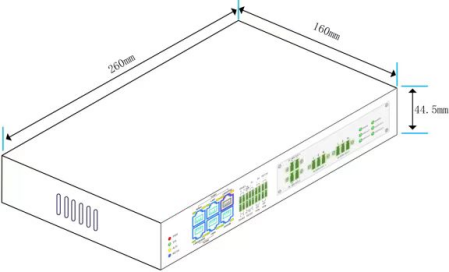

产品尺寸
选型指南
产品型号 | 接口类型 | 支持网络接入方式 | 数据缓存 |
CM520-3DF | AC220V接口，DC-48V 接口，以太网接口，DC输出接口 | 网口，4G全网通 | FLASH 256MB RAM 128MB |
